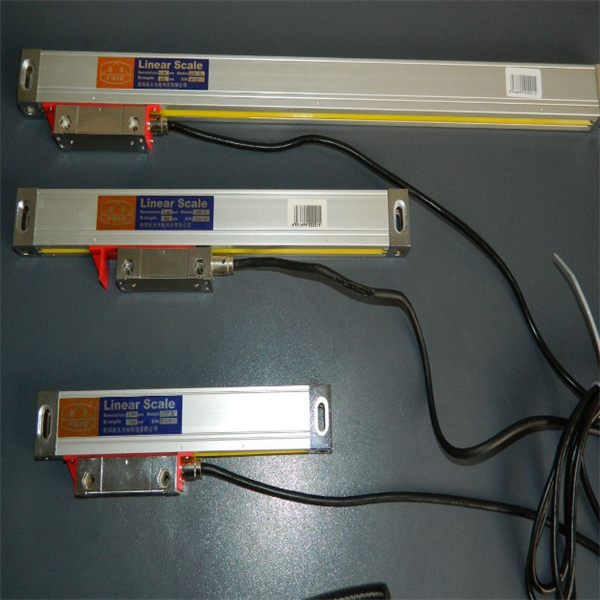

海德漢光柵尺指示燈不亮故障維修基礎指南：在現代工業自動化進程中，海德漢光柵尺作為位置測量領域的佼佼者，憑借其卓越的性能，在數控機床、精密測量儀器等眾多高端設備中廣泛應用，為工業生產的高精度和高穩定性提供了堅實保障。然而，在實際使用過程中，用戶可能會遭遇各種棘手問題，其中光柵尺指示燈不亮的故障較為常見。

一、指示燈不亮的硬件故障原因剖析

（一）電源供應問題

1. 電源線連接異常：電源線作為光柵尺獲取電能的 “生命線”，其連接狀態直接關乎光柵尺能否正常工作。在日常使用中，由于設備的頻繁振動、操作人員的誤碰或者長期的外力拉扯，電源線插頭與插座之間可能會出現松動現象，導致接觸不良。此外，電源線內部的導線也可能因過度彎折、老化等原因發生斷裂，從而切斷了電源供應。例如，在一些振動較大的加工車間，數控機床在高速運行過程中產生的強烈振動，可能會使光柵尺的電源線插頭逐漸松動，進而引發指示燈不亮的故障。
2. 電源開關故障：電源開關是控制光柵尺電源通斷的關鍵部件。若電源開關長期頻繁使用，其內部的觸點可能會因電弧燒蝕、氧化等原因出現接觸不良的情況，無法正常導通電源。另外，開關本身的機械結構也可能因磨損、變形等問題，導致無法可靠地閉合或斷開，使得光柵尺無法獲得穩定的電源供應。比如，某些使用年限較長的設備，其光柵尺的電源開關由于頻繁操作，內部觸點已經嚴重氧化，電阻增大，無法為光柵尺提供足夠的電流，致使指示燈熄滅。
3. 電源電壓異常：海德漢光柵尺對電源電壓的穩定性和準確性有著嚴格的要求，通常需要在額定電壓范圍內才能正常工作。當電網電壓出現波動、瞬間過壓或欠壓等異常情況時，可能會超出光柵尺電源模塊的耐受范圍，導致電源模塊無法正常工作，進而無法為光柵尺提供穩定的工作電壓。例如，在一些電力供應不穩定的地區，電網電壓可能會出現較大幅度的波動，當電壓低于光柵尺的額定電壓時，光柵尺可能無法啟動，指示燈也不會亮起。

（二）連接線路故障

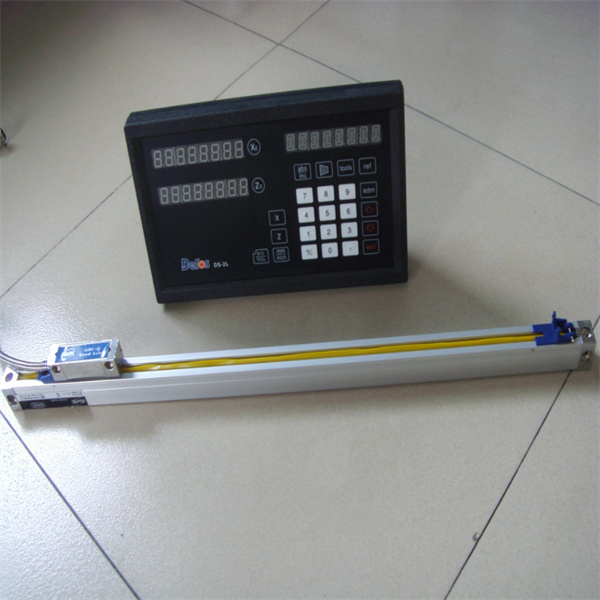

1. 連接器松動或損壞：光柵尺與控制系統之間通過連接器進行信號傳輸和電源連接。連接器在長期使用過程中，由于受到振動、潮濕、灰塵等環境因素的影響，其插頭和插座之間的接觸部位可能會出現氧化、腐蝕現象，導致接觸電阻增大，信號傳輸不暢。此外，頻繁的插拔操作也可能會使連接器的插針或插孔變形、損壞，從而無法實現可靠的連接。例如，在一些惡劣的工業環境中，如存在大量粉塵和水汽的車間，光柵尺的連接器容易受到污染，導致接觸不良，引發指示燈不亮的故障。
2. 線纜損壞：連接光柵尺的線纜在設備運行過程中可能會受到外力擠壓、拉伸、彎折等作用，導致內部導線絕緣層破損、導線斷裂。特別是在一些需要頻繁移動的設備部位，如數控機床的工作臺運動部件與床身之間的連接線纜，長期處于反復彎曲的狀態，更容易出現線纜損壞的情況。當線纜損壞時，電源信號和測量信號無法正常傳輸，光柵尺便無法正常工作，指示燈自然也不會亮起。

（三）指示燈自身故障

1. LED 指示燈損壞：海德漢光柵尺通常采用 LED 作為指示燈，以直觀地顯示設備的工作狀態。LED 在長期使用過程中，可能會因電流過大、溫度過高、靜電擊穿等原因導致損壞。一旦 LED 指示燈損壞，即使光柵尺其他部分工作正常，也無法通過指示燈來顯示設備狀態，從而表現為指示燈不亮。例如，在一些散熱條件較差的設備中，LED 指示燈長時間工作在高溫環境下，其壽命會顯著縮短，容易出現損壞的情況。
2. 指示燈驅動電路故障：指示燈的正常工作需要有穩定的驅動電路來提供合適的電流和電壓。如果指示燈驅動電路中的元件，如電阻、電容、晶體管等出現損壞、短路或斷路等故障，將無法為 LED 指示燈提供正常的驅動信號，導致指示燈無法亮起。例如，驅動電路中的某個電阻因過流而燒毀，會使電路斷路，無法為 LED 提供工作電流，從而造成指示燈不亮。

（四）內部元件損壞

1. 傳感器故障：光柵尺內部的傳感器是檢測位移并產生測量信號的關鍵部件。傳感器在長期使用過程中，可能會受到環境因素（如高溫、高濕、強電磁干擾等）的影響，導致其性能下降甚至損壞。當傳感器發生故障時，可能無法準確檢測到標尺光柵與讀數頭之間的相對位移，進而無法產生正常的測量信號，同時也可能影響到指示燈的工作狀態，使其不亮。例如，在一些靠近大型電機、變壓器等強電磁干擾源的設備中，光柵尺的傳感器容易受到干擾，導致內部元件損壞，引發故障。
2. 電路板故障：光柵尺內部的電路板上集成了眾多的電子元件和復雜的電路，負責對傳感器輸出的信號進行放大、整形、細分等處理，并與外部控制系統進行通信。電路板在長期使用過程中，可能會因元件老化、焊點松動、短路等原因出現故障。一旦電路板出現故障，整個光柵尺的信號處理和通信功能將受到影響，不僅可能導致指示燈不亮，還會使光柵尺無法正常輸出測量數據。例如，電路板上的某個焊點因長期振動而松動，可能會導致信號傳輸中斷，引發一系列故障。

二、維修方法詳解

（一）電源問題排查與修復

1. 檢查電源線連接：首先，仔細檢查光柵尺的電源線插頭與插座之間的連接是否牢固。若發現插頭松動，應將其重新插緊，并確保插頭與插座之間的接觸良好。同時，檢查電源線是否有明顯的破損、斷裂等情況。若電源線存在損壞，應及時更換同規格的電源線，以確保電源能夠穩定地傳輸到光柵尺。
2. 檢測電源開關：使用萬用表的電阻檔，測量電源開關在閉合和斷開狀態下的電阻值。正常情況下，開關閉合時電阻應為零，斷開時電阻應為無窮大。若測量結果不符合上述標準，說明電源開關存在故障，應及時更換新的電源開關。
3. 測量電源電壓：使用高精度的電壓表，測量光柵尺電源輸入端口的電壓值，并與光柵尺的額定電壓進行對比。若電源電壓偏離額定電壓范圍，應檢查電源供應系統，如電源適配器、穩壓器等，確定是否存在故障。如果是電源適配器故障，應更換適配的電源適配器；如果是電網電壓不穩定導致的問題，可考慮安裝穩壓器來穩定電源電壓。

（二）連接線路檢查與維修

1. 檢查連接器：仔細觀察光柵尺與控制系統之間的連接器插頭和插座，查看是否有氧化、腐蝕、變形等情況。若發現連接器存在氧化或腐蝕現象，可用酒精棉球對接觸部位進行清潔，去除氧化物和污垢，然后涂抹適量的導電膏，以增強接觸性能。若連接器插針或插孔變形、損壞，應更換新的連接器。在更換連接器時，需注意正確的插拔方法，避免對其他部件造成損壞。
2. 檢查線纜：使用線纜測試儀對連接光柵尺的線纜進行全面檢測，檢查線纜內部導線是否存在斷路、短路等情況。若發現線纜損壞，應根據線纜的規格和型號，更換新的線纜。在更換線纜時，要注意線纜的布線，避免線纜受到過度的擠壓、拉伸和彎折，確保線纜的安裝牢固、整齊。

（三）指示燈故障處理

1. 更換 LED 指示燈：若懷疑 LED 指示燈損壞，可使用相同型號的 LED 進行替換。在更換 LED 時，需注意 LED 的正負極性，避免接反。更換完成后，接通電源，觀察指示燈是否正常亮起。
2. 修復指示燈驅動電路：對于指示燈驅動電路故障，需要具備一定電子維修技能的人員進行維修。使用示波器、萬用表等專業工具，對驅動電路中的各個元件進行檢測，查找出損壞的元件。常見的損壞元件有電阻、電容、晶體管等。根據檢測結果，更換損壞的元件，并對修復后的驅動電路進行測試，確保其能夠正常為 LED 指示燈提供驅動信號。

（四）內部元件維修或更換

1. 傳感器維修或更換：如果確定是傳感器故障導致的問題，由于光柵尺傳感器屬于高精度、高精密的部件，一般不建議用戶自行維修。應聯系海德漢光柵尺的專業維修服務機構或廠家，由專業技術人員對傳感器進行檢測和維修。在某些情況下，若傳感器損壞嚴重，無法修復，則需要更換同型號的新傳感器。在更換傳感器后，還需要對光柵尺進行精確的校準和調試，以確保其測量精度滿足要求。
2. 電路板維修：對于電路板故障，同樣需要專業的電子維修人員進行處理。首先，使用放大鏡、顯微鏡等工具仔細觀察電路板表面是否有明顯的元件損壞、焊點松動、短路等跡象。然后，利用專業的電路檢測設備，如邏輯分析儀、頻譜分析儀等，對電路板上的電路進行全面檢測，確定故障點。針對不同的故障情況，采取相應的維修措施，如更換損壞的元件、重新焊接松動的焊點、修復短路的電路等。在維修完成后，需要對電路板進行嚴格的測試和驗證，確保其各項功能恢復正常。
