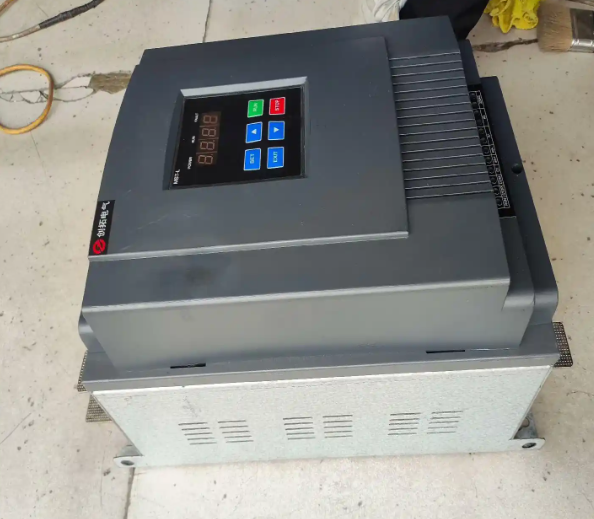

臺達軟啟動器上電跳閘故障維修經驗之談：在工業生產體系中，電機作為動力核心，其啟動環節的穩定性直接關系到整個生產流程的順暢與否。臺達軟啟動器運用先進的電力電子技術與智能控制算法，在電機啟動控制領域占據重要地位，被廣泛應用于水泵、風機、壓縮機等工業設備的驅動系統。

二、硬件故障原因分析

臺達軟啟動器上電跳閘的硬件故障集中在晶閘管、控制電路板、電流檢測電路、電源電路、散熱系統等核心部件，各部件故障表現與損壞原因各不相同，具體如下：

2.1 晶閘管故障

晶閘管作為調節電壓、電流的核心功率元件，其穩定性決定了軟啟動器的運行可靠性，是導致上電跳閘的主要原因之一。

• 故障表現：
  • 短路故障：晶閘管陽極（A）與陰極（K）擊穿短路時，軟啟動器上電瞬間電流急劇上升，遠超過載保護閾值，觸發空氣開關或內部斷路器跳閘。嚴重時會有放電聲、焦糊味，可觀察到元件燒蝕痕跡，這是大電流對元件造成的不可逆損壞。
  • 開路故障：晶閘管內部開路，無法導通電流，電機端無輸出電壓，無法啟動。控制電路檢測不到電流信號，觸發故障報警，顯示屏顯示 “OC” 等過載代碼。部分機型為保護設備，也會直接跳閘。

2.2 控制電路板故障

控制電路板如同軟啟動器的 “大腦”，負責接收控制信號、輸出晶閘管觸發脈沖、存儲運行參數等核心任務，其穩定性影響軟啟動器整體性能。故障時控制邏輯混亂，易引發誤跳閘。

• 故障表現：
  • 觸發脈沖異常：控制電路板故障可能導致晶閘管觸發脈沖信號異常，如脈沖缺失使部分晶閘管無法導通，電機啟動時三相電壓不平衡，電流波動，觸發過載保護跳閘；脈沖相位偏移，晶閘管導通順序和時間偏差，也會導致啟動電流不穩定跳閘。
  • 參數丟失 / 錯亂：控制電路板存儲芯片（如 EEPROM）因硬件故障（老化、供電異常）或軟件錯誤（程序跑飛），導致存儲的關鍵運行參數（啟動電流限制值、軟啟動時間、停機方式等）丟失或錯亂。軟啟動器上電后，使用錯誤參數控制，與電機負載特性不匹配（如電流限制值過小），觸發跳閘保護，無法啟動電機。
  • 無顯示 / 亂碼：控制電路板供電異常（線路斷路、短路）或核心芯片（微控制器 MCU）因靜電擊穿、過熱損壞，軟啟動器顯示屏無法正常工作，出現黑屏或亂碼。操作人員無法獲取設備狀態和故障信息，控制電路無法監測電機參數，系統出于安全保護觸發跳閘。

2.3 電流檢測電路故障

電流檢測電路如同軟啟動器的 “電流傳感器”，負責實時監測電機輸出電流并反饋給控制電路。故障時，控制電路無法獲取準確電流信息，誤判電機運行狀態，引發跳閘保護。

• 故障表現：
  • 檢測信號偏大：電流檢測電路故障可能輸出高于實際電流的檢測信號。如實際電機運行電流 10A，檢測電路反饋 20A，控制電路誤判電機過載，觸發跳閘保護，影響生產并可能延誤故障排查。
  • 檢測信號偏小 / 無信號：故障也可能使檢測信號低于實際電流值或無信號輸出。信號偏小時，控制電路無法及時調整控制策略；無信號輸出時，部分機型將其視為 “電機開路” 或 “電流異常”，觸發故障報警與跳閘保護，如臺達 M 系列軟啟動器顯示屏顯示 “SC” 短路代碼。

2.4 電源電路故障

電源電路是軟啟動器的 “動力心臟”，為內部關鍵部件（控制電路板、晶閘管驅動電路等）提供穩定直流電源。故障時將導致設備供電異常，引發跳閘或無法上電等問題。

• 故障表現：
  • 無輸出電壓：電源電路嚴重故障時，無法輸出 5V、12V、24V 等直流電壓，控制電路板、驅動電路等因無工作電源無法工作，軟啟動器上電無反應，呈 “死機” 狀態。部分機型此時會觸發跳閘保護，以保護設備免受進一步損壞。
  • 輸出電壓異常：電源電路故障還可能導致輸出電壓過高或過低。電壓過高超過部件承受范圍，可能損壞元件；電壓過低則部件無法正常工作。例如，5V 電源輸出異常升高到 7V，可能燒毀控制電路板上對電壓敏感的芯片；輸出降低到 4V，芯片可能出現邏輯錯誤、工作不穩定等情況，進而引發軟啟動器故障跳閘。

三、硬件故障維修方法

針對上述硬件故障，需采取相應維修方法恢復軟啟動器正常工作。維修過程需專業工具與技能，嚴格遵循安全操作規程。

3.1 晶閘管故障維修

• 短路故障維修：確定晶閘管短路后，先斷開軟啟動器電源，使用萬用表電阻檔測量晶閘管陽極與陰極間電阻，若電阻接近零，則晶閘管短路。更換同型號晶閘管，焊接時注意引腳位置與焊接質量，避免虛焊。焊接完成后，檢查周邊元件有無因大電流沖擊損壞，確認無誤后通電測試。例如，某軟啟動器晶閘管短路，更換后設備恢復正常運行。
• 開路故障維修：懷疑晶閘管開路時，用萬用表測量其陽極、陰極與門極間電阻。正常情況下，陽極與陰極間正反向電阻較大，門極與陰極間有一定電阻值。若測量結果異常，可判斷晶閘管開路。更換晶閘管后，需檢查觸發電路是否正常，確保新晶閘管能正常觸發導通。

3.2 控制電路板故障維修

• 觸發脈沖異常維修：使用示波器測量控制電路板輸出的觸發脈沖信號，觀察脈沖幅值、寬度、相位等是否正常。若脈沖異常，檢查相關元件（如驅動芯片、電阻、電容等）是否損壞。例如，某軟啟動器因觸發脈沖缺失，經檢查發現驅動芯片損壞，更換芯片后觸發脈沖恢復正常。對于參數丟失 / 錯亂問題，若存儲芯片損壞，需更換芯片并重新寫入正確參數。若無顯示 / 亂碼問題，檢查供電線路與核心芯片，如 MCU 芯片損壞，需專業設備進行更換。
• 靜電防護與焊接修復：維修控制電路板時，做好靜電防護，佩戴防靜電手環、使用防靜電工作臺等。對于焊接不良問題，使用電烙鐵重新焊接虛焊、脫焊部位，確保焊接牢固。焊接后清潔電路板，去除殘留助焊劑，防止腐蝕。

3.3 電流檢測電路故障維修

• 傳感器故障維修：若懷疑電流互感器故障，使用萬用表測量其繞組電阻，與正常參數對比判斷是否短路。對于霍爾傳感器，檢查供電電壓是否正常，有無強磁場干擾。若傳感器損壞，更換同型號傳感器。信號調理電路故障時，檢查放大器、濾波電容等元件，如放大器失調，可通過調整偏置電阻或更換放大器修復；濾波電容漏電則更換電容。
• 線路連接檢查與修復：仔細檢查傳感器與控制電路板間連接導線，修復松動、斷路、短路問題。對于斷路導線，可使用相同規格導線焊接連接；短路處需清理絕緣層并做好絕緣處理。修復后再次檢查線路連接，確保信號傳輸正常。

3.4 電源電路故障維修

• 無輸出電壓維修：斷開電源，檢查電源電路中的保險管是否熔斷，若熔斷，更換同規格保險管。使用萬用表測量電源電路中各元件（二極管、三極管、電容、電感等），判斷是否損壞。如某軟啟動器電源電路無輸出電壓，經檢查發現整流二極管擊穿，更換二極管后電源輸出恢復正常。對于輸出電壓異常問題，若電壓過高或過低，檢查穩壓電路元件（如穩壓芯片、反饋電阻等）是否正常，調整或更換異常元件。
• 過載與電網波動應對：若因過載導致電源電路故障，排查軟啟動器內部其他部件短路問題，修復后再測試電源電路。對于電網波動問題，可在電源輸入端加裝穩壓器、濾波器等設備，穩定輸入電壓，減少對電源電路的影響。
