島津SHIMADZU光譜儀黑屏故障維修方法詳解：島津SHIMADZU光譜儀作為實驗室常用的精密分析儀器，在材料分析、環境監測、醫藥研發等領域發揮著至關重要的作用。然而，在長期使用過程中，黑屏故障是較為常見的硬件問題之一，不僅會導致實驗中斷，影響工作進度，還可能因故障擴大造成更大的經濟損失。

一、常見硬件故障原因分析

1.1 電源系統故障

電源系統是光譜儀正常運行的能量供給核心，其故障是導致黑屏的首要原因，具體包括以下幾個方面：

• 電源適配器損壞：島津部分便攜式光譜儀采用外部電源適配器供電，長期高溫、過載或插拔不當易導致適配器內部電容鼓包、線圈燒毀或整流電路損壞。例如，型號為UV-1800的光譜儀，其電源適配器輸出電壓為19V/3.42A，若適配器內部穩壓芯片失效，會導致輸出電壓驟降或無輸出，儀器因缺電而黑屏。
• 內部電源模塊故障：臺式光譜儀（如IRTracer-100）的內部電源模塊負責將220V交流電轉換為儀器各部件所需的直流電壓（如+5V、+12V、-12V）。模塊內的開關管、濾波電容、保險管等元件老化或損壞是常見問題。當保險管因過流熔斷，或開關管擊穿短路時，電源模塊無法正常輸出電壓，引發黑屏。
• 電源線與接口接觸不良：電源線插頭氧化、接口松動或內部線纜斷裂會導致供電線路斷路。例如，儀器電源接口處的金屬彈片因長期插拔變形，與電源線插頭接觸不實，造成瞬時斷電或持續缺電，表現為開機黑屏或使用中突然黑屏。
• 電壓不穩與浪涌沖擊：實驗室電網電壓波動過大，或雷擊、大功率設備啟停產生的浪涌電流會擊穿電源系統中的壓敏電阻、瞬態抑制二極管等保護元件，進而損壞電源模塊或主板，導致黑屏故障。

1.2 顯示屏及連接部件故障

顯示屏是人機交互的窗口，其自身及連接部件的故障直接表現為黑屏，具體原因如下：

• 顯示屏本身損壞：顯示屏背光管老化、液晶面板驅動電路故障或屏幕碎裂均會導致黑屏。以島津UV-2600光譜儀為例，其采用LCD顯示屏，若背光管使用時間超過5000小時，可能出現亮度衰減直至完全不亮，從視覺上呈現黑屏狀態；而驅動板上的時序控制芯片損壞則會導致液晶面板無法接收顯示信號，同樣表現為黑屏。
• 顯示屏排線接觸不良或斷裂：排線是連接顯示屏與主板的關鍵部件，長期震動、溫度變化或拆卸不當易導致排線接口處氧化、針腳彎曲，或排線中間出現折痕斷裂。例如，在運輸過程中若儀器受到劇烈震動，顯示屏排線可能從主板接口處松脫，導致信號傳輸中斷，出現黑屏。
• 顯示屏驅動板故障：驅動板負責將主板輸出的信號轉換為顯示屏可識別的驅動信號，其內部的芯片、電阻、電容等元件損壞會導致信號處理失敗。如驅動板上的MCU芯片因虛焊或過熱損壞，無法正常工作，顯示屏將無任何顯示。

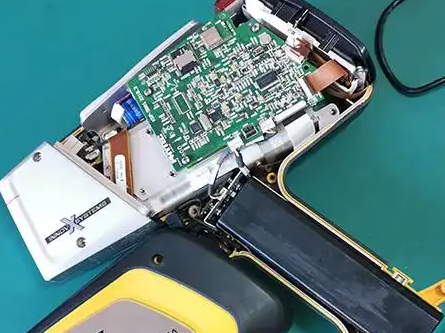

1.3 主板及核心控制模塊故障

主板是光譜儀的“大腦”，核心控制模塊（如CPU、FPGA、內存等）負責儀器的整體控制與數據處理，其故障會導致儀器無法正常啟動，表現為黑屏：

• 主板供電電路故障：主板上的電壓轉換電路（如DC-DC轉換器）損壞，無法為核心芯片提供穩定的工作電壓，會導致芯片無法啟動，儀器黑屏。例如，島津AA-7000原子吸收光譜儀的主板上，若+5V轉+3.3V的DC-DC芯片失效，CPU和內存無法獲得供電，開機后無任何反應。
• 核心芯片損壞：CPU、FPGA等核心芯片因過熱、靜電擊穿或老化而損壞，會導致儀器的控制中樞失效。例如，在高溫環境下長期使用儀器，CPU散熱不良，可能出現芯片內部電路燒毀，造成開機黑屏。
• 主板電容鼓包或漏液：主板上的電解電容長期工作在高溫環境下，易出現電解液泄漏、頂部鼓包的現象，導致電容容量下降或失效，影響主板的供電穩定性和信號傳輸，進而引發黑屏故障。
• BIOS程序損壞或錯亂：BIOS（基本輸入輸出系統）存儲著儀器啟動的基本程序，若BIOS程序因病毒感染、誤操作或電池沒電而損壞，儀器無法完成自檢和啟動流程，表現為開機黑屏。

1.4 外部設備干擾與連接故障

外部設備的不當連接或干擾也可能導致光譜儀黑屏，具體原因包括：

• 外部設備短路或過載：當光譜儀連接的打印機、電腦、UPS等外部設備出現短路故障時，可能通過接口線路引發儀器內部電路過流，觸發保護機制，導致儀器黑屏。例如，連接的打印機電源短路，通過USB接口向光譜儀主板注入大電流，燒毀主板上的保護電阻，造成黑屏。
• 接口電路損壞：儀器的USB、RS232等外部接口電路因靜電或插拔不當損壞，可能導致主板上的相關控制芯片故障，進而引發黑屏。例如，在未斷電的情況下插拔USB設備，產生的靜電可能擊穿接口芯片，影響主板正常工作。
• 電磁干擾：實驗室中若光譜儀靠近大功率電機、電焊機等強電磁干擾設備，電磁輻射可能干擾儀器的信號傳輸和電源系統，導致儀器工作不穩定，出現黑屏現象。

二、針對性維修方法

2.1 電源系統故障維修

針對電源系統故障，需按照“由外到內、先簡單后復雜”的原則進行排查維修：

1. 電源線與接口檢查：首先檢查電源線是否完好，插頭有無氧化、變形，將電源線連接到其他正常設備上測試是否能正常供電。若電源線正常，再檢查儀器電源接口，用萬用表測量接口處是否有電壓輸入（對于使用電源適配器的儀器，測量適配器輸出端電壓是否符合標稱值）。若接口接觸不良，可使用無水酒精清潔接口，或更換損壞的接口部件。
2. 電源適配器維修與更換：若測量發現電源適配器無輸出或輸出電壓異常，拆開適配器外殼（需注意安全，先放電），檢查內部電容是否鼓包、保險管是否熔斷、開關管是否擊穿。對于鼓包的電容，更換同型號（容量、耐壓值一致）的電容；若保險管熔斷，需先排查是否存在短路故障，再更換同規格保險管；若開關管損壞，需更換同型號開關管及配套的驅動芯片。若損壞部件較多，建議直接更換原裝電源適配器，以保證供電穩定性。
3. 內部電源模塊維修：對于臺式光譜儀的內部電源模塊，先斷開模塊與主板的連接，用萬用表測量模塊各輸出端子的電壓是否符合要求。若某一路電壓無輸出或異常，打開電源模塊外殼，檢查濾波電容、開關管、穩壓芯片等元件。例如，若+12V輸出端無電壓，檢查該路的開關管和穩壓芯片，更換損壞元件后重新測量電壓，直至所有輸出端電壓正常。維修完成后，需進行絕緣測試，確保模塊安全。
4. 浪涌保護與電壓穩定措施：為防止電壓不穩和浪涌沖擊，建議為光譜儀配備專用的穩壓電源或UPS（不間斷電源），并定期檢查實驗室電網電壓，確保電壓穩定在220V±10%范圍內。

2.2 顯示屏及連接部件故障維修

顯示屏及連接部件故障的維修步驟如下：

1. 顯示屏排線檢查與重新連接：關閉儀器電源，拆開儀器外殼，找到連接顯示屏與主板的排線。檢查排線接口處是否有氧化、針腳彎曲或松動，用橡皮擦清潔排線接口的金手指，然后重新插拔排線，確保連接牢固。若排線有折痕或斷裂，需更換同型號的排線（注意排線的長度、針腳數量和排列方式需一致）。
2. 顯示屏背光與驅動板測試：接通儀器電源，用手電筒照射顯示屏表面，若能隱約看到顯示內容，說明顯示屏背光管損壞。更換背光管時，需拆開顯示屏外殼，小心取下舊背光管，更換同規格（長度、直徑、電壓）的背光管，并重新組裝顯示屏。若手電筒照射后仍無顯示內容，需檢查驅動板：用萬用表測量驅動板的供電電壓是否正常，若供電正常，檢查驅動板上的芯片是否有虛焊或損壞，對虛焊部位進行補焊，損壞的芯片需更換同型號芯片。
3. 顯示屏更換：若經上述檢查后顯示屏仍無法正常工作，可能是顯示屏本身損壞，需更換原裝顯示屏。更換時，需記錄顯示屏的型號、尺寸和接口類型，確保新顯示屏與儀器兼容，更換后進行通電測試，檢查顯示是否清晰、觸摸功能是否正常（若為觸摸屏）。

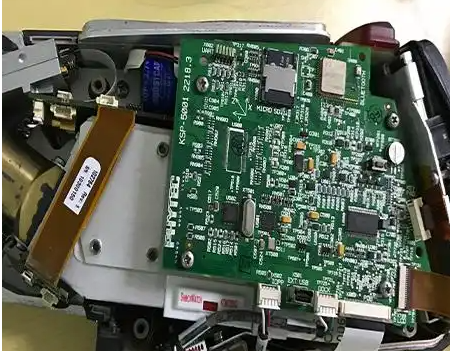

2.3 主板及核心控制模塊故障維修

主板及核心控制模塊故障的維修技術難度較高，需專業人員操作：

1. 主板供電電路檢測：斷開主板與其他部件的連接，接通電源，用萬用表測量主板上各供電測試點的電壓是否符合設計要求（可參考儀器的電路圖）。若某一路電壓異常，檢查該路的DC-DC轉換器、濾波電容、限流電阻等元件，更換損壞的元件。例如，若+3.3V供電測試點無電壓，檢查對應的DC-DC芯片，測量芯片的輸入電壓是否正常，若輸入正常而輸出異常，更換該DC-DC芯片。
2. 核心芯片檢測與更換：核心芯片（如CPU、FPGA）的檢測需使用專業的測試設備（如邏輯分析儀、示波器）。若檢測發現芯片無信號輸出或信號異常，需確認芯片是否虛焊或損壞。對于虛焊的芯片，可采用熱風槍進行補焊；若芯片損壞，需聯系島津廠家或專業維修機構更換同型號的芯片（注意芯片的型號、封裝方式需完全一致）。
3. 主板電容更換：若發現主板上有鼓包或漏液的電解電容，用烙鐵拆下損壞的電容，更換同型號（容量、耐壓值、封裝形式一致）的電容。更換時需注意電容的正負極方向，避免接反。
4. BIOS程序修復：若懷疑BIOS程序損壞，可嘗試重新刷寫BIOS程序。從島津官方網站下載對應儀器型號的最新BIOS程序，使用專用的編程器將程序寫入BIOS芯片。刷寫過程中需嚴格按照操作說明進行，避免因操作不當導致BIOS芯片損壞。
5. 主板更換：若主板損壞嚴重，維修成本較高或無法修復，需更換原裝主板。更換主板后，需進行儀器的初始化設置和性能校準，確保儀器各項指標符合要求。

2.4 外部設備干擾與連接故障維修

外部設備相關故障的維修方法較為簡單，具體如下：

1. 外部設備排查與斷開：依次斷開光譜儀連接的所有外部設備（如打印機、電腦、U盤等），然后開機測試儀器是否恢復正常。若斷開某一設備后儀器不再黑屏，說明該設備存在故障，需對其進行維修或更換。
2. 接口電路維修：若斷開外部設備后儀器仍黑屏，檢查儀器的外部接口電路。用萬用表測量接口芯片的供電電壓和信號引腳，若發現芯片損壞，更換同型號的接口芯片，并對接口處的線路進行檢查，修復斷裂或短路的線路。
3. 電磁干擾屏蔽：將光譜儀遠離強電磁干擾設備，若無法遠離，可為儀器配備電磁屏蔽罩，或對實驗室進行電磁屏蔽處理，減少電磁輻射對儀器的影響。

三、結語

島津SHIMADZU光譜儀黑屏硬件故障的原因復雜多樣，涉及電源系統、顯示屏、主板、外部設備等多個方面。在維修過程中，技術人員需具備扎實的電子電路知識和豐富的維修經驗，通過細致的故障排查，準確判斷故障部位，采取針對性的維修方法。同時，加強儀器的日常維護與預防措施，能夠有效降低黑屏故障的發生率，保障儀器的穩定運行。本文對島津SHIMADZU光譜儀黑屏硬件故障的原因和維修方法進行了全面闡述，希望能為相關技術人員提供有益的參考，提高故障維修效率，減少因故障造成的損失。
