橫河流量計無輸出故障維修基礎指南：橫河流量計作為工業過程控制中重要的流量測量設備，廣泛應用于石油、化工、電力、水處理等多個領域。其穩定可靠的輸出是保障生產流程正常運行、實現精準計量與控制的關鍵。然而，在實際運行過程中，受設備老化、安裝不當、環境干擾、介質特性變化等多種因素影響，橫河流量計可能出現無輸出的故障，這不僅會導致生產數據缺失，還可能引發生產中斷、產品質量波動等嚴重問題。

第一章 橫河流量計無輸出故障原因詳細分析

1.1 硬件故障原因

1.1.1 傳感器故障

傳感器是橫河流量計獲取流量信號的核心部件，其故障是導致無輸出的常見原因之一。對于不同類型的橫河流量計，傳感器故障表現有所不同：

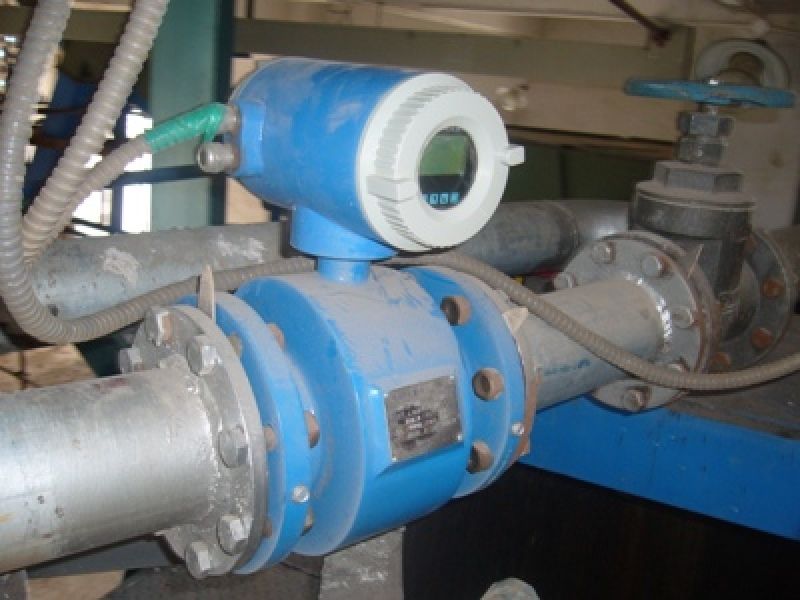

• 電磁流量計傳感器：電極磨損或被污染是主要問題。當被測介質含有大量雜質或具有腐蝕性時，電極表面會逐漸被磨損、結垢或腐蝕，導致無法正常感應電磁信號。此外，傳感器線圈損壞也會造成無輸出，線圈因長期高溫、潮濕環境或電壓沖擊而燒毀，無法產生磁場，進而無法檢測流量。
• 渦街流量計傳感器：漩渦發生體磨損或變形會影響漩渦的生成與檢測。長期使用后，發生體表面可能因介質沖刷而磨損，或因介質中的硬顆粒碰撞而變形，導致漩渦信號減弱或紊亂。同時，壓電傳感器（用于檢測漩渦的部件）失效也是常見故障，壓電元件因疲勞、老化或受到沖擊而無法將漩渦產生的振動轉化為電信號。
• 差壓式流量計傳感器：節流裝置（如孔板、噴嘴）堵塞或磨損會導致差壓信號異常。介質中的雜質容易在節流裝置處堆積，造成堵塞，使差壓無法正常產生；而長期的介質沖刷會導致節流裝置的尺寸精度下降，影響差壓與流量的對應關系。此外，差壓變送器的膜盒損壞也會導致無輸出，膜盒因過載、腐蝕而泄漏或變形，無法將差壓信號轉化為電信號。

1.1.2 轉換器故障

轉換器的作用是將傳感器輸出的原始信號（如電磁信號、振動信號、差壓信號）進行放大、濾波、轉換等處理，最終輸出標準的電流信號（如4-20mA）或數字信號。轉換器故障主要包括：

• 信號處理電路損壞：轉換器內部的放大電路、濾波電路、A/D轉換電路等元件因電壓波動、電磁干擾、溫度過高而損壞，導致無法對傳感器信號進行正常處理。例如，放大電路中的運算放大器燒毀，會使傳感器輸出的微弱信號無法被放大，進而無輸出。
• 輸出模塊故障：輸出模塊負責將處理后的信號轉化為標準輸出信號，若輸出模塊中的晶體管、繼電器等元件損壞，會導致標準信號無法輸出。例如，4-20mA輸出模塊中的三極管擊穿，會使輸出電流為零或異常。

1.1.3 電源模塊故障

電源模塊為流量計的傳感器和轉換器提供穩定的工作電壓，電源模塊故障會導致整個流量計無法正常工作，進而無輸出。常見的電源模塊故障原因包括：

• 電源適配器損壞：對于采用外接電源的流量計，電源適配器因長期使用、過載或短路而損壞，無法提供規定的電壓和電流。
• 內部電源電路故障：流量計內部的電源轉換電路（如整流電路、穩壓電路）中的二極管、電容、穩壓管等元件損壞，導致輸出電壓不穩定或無輸出。例如，整流橋中的二極管擊穿，會使交流電壓無法轉化為直流電壓，流量計無法獲得工作電源。

1.1.4 接線端子故障

接線端子是流量計與外部設備（如電源、控制柜）連接的關鍵部位，其故障會導致信號傳輸中斷或電源供應異常。具體原因包括：

• 端子松動或氧化：長期振動或環境潮濕會導致接線端子螺絲松動，或端子表面氧化生銹，造成接觸不良，信號或電源無法正常傳輸。
• 端子燒毀：接線時誤接電源極性、過載或短路會導致端子燒毀，使電路中斷。

1.2 軟件故障原因

1.2.1 內部程序紊亂

橫河流量計的內部程序負責控制整個設備的運行邏輯、信號處理算法等。程序紊亂可能由以下原因導致：

• 電磁干擾：工業現場存在大量的電磁設備（如電機、變頻器），其產生的強電磁干擾可能會竄入流量計的控制電路，導致程序運行出錯。
• 電源波動：突然的電壓驟升或驟降會影響程序的正常運行，甚至導致程序“跑飛”。
• 程序升級失敗：在對流量計進行程序升級時，若升級過程中斷、升級文件損壞或不兼容，會導致程序安裝失敗，出現紊亂。

1.2.2 參數設置錯誤

流量計的參數設置直接影響其測量與輸出性能，參數誤設是導致無輸出的常見軟件原因：

• 量程設置錯誤：若量程上限設置過小，當實際流量超過量程時，流量計可能會進入保護狀態，停止輸出；量程下限設置過大，會導致小流量時無輸出。
• 輸出方式設置錯誤：流量計通常有多種輸出方式（如4-20mA、HART、RS485），若輸出方式設置與外部設備不匹配，會導致輸出信號無法被識別，表現為無輸出。
• 零點遷移或量程遷移設置錯誤：零點遷移量或量程遷移量設置不當，會導致測量值偏差過大，甚至無輸出。例如，零點遷移量設置過高，會使實際流量在零點附近時，流量計顯示為負，進而無輸出。
• 報警參數設置錯誤：若設置了流量上下限報警，當流量超出報警范圍時，流量計可能會觸發報警并停止輸出。

1.2.3 數據存儲故障

流量計內部的EEPROM等存儲器件用于存儲參數設置、校準數據等信息。存儲故障會導致參數丟失或損壞，進而影響輸出：

• 存儲器件老化：長期使用后，存儲器件的讀寫性能下降，可能出現數據無法正常讀取或寫入的情況。
• 數據 corruption：電磁干擾、電源波動等因素可能導致存儲的數據損壞，使流量計無法獲取正確的參數設置，從而無輸出。

1.3 安裝與環境問題原因

1.3.1 安裝方式不符合規范

橫河流量計對安裝方式有嚴格要求，安裝不當會直接影響測量精度，甚至導致無輸出：

• 直管段不足：無論是電磁流量計、渦街流量計還是差壓式流量計，都需要一定長度的直管段來保證介質流場穩定。若直管段長度不符合要求（如前直管段過短、后直管段不足），會導致流場紊亂，傳感器無法檢測到穩定的流量信號，進而無輸出。例如，渦街流量計要求前直管段長度至少為10倍管徑，后直管段至少為5倍管徑，若實際安裝時前直管段僅為3倍管徑，會導致漩渦信號紊亂，無輸出。
• 安裝方向錯誤：部分流量計有明確的安裝方向要求（如電磁流量計的流向標志、渦街流量計的漩渦發生體方向），若安裝方向相反，會導致傳感器無法正常檢測流量信號。
• 管線振動過大：流量計安裝在振動劇烈的管線上，會導致傳感器受到額外的振動干擾，尤其是渦街流量計，其壓電傳感器對振動敏感，過大的管線振動會掩蓋漩渦產生的振動信號，導致無輸出。
• 接地不良：電磁流量計等類型的流量計需要良好的接地來消除電磁干擾和保證測量精度。若接地電阻過大或未接地，會導致電磁干擾無法被有效屏蔽，傳感器信號被干擾，進而無輸出。

1.3.2 環境因素影響

惡劣的環境條件會影響流量計的正常工作，導致無輸出：

• 溫度過高或過低：流量計的電子元件有一定的工作溫度范圍，若環境溫度超出范圍，會導致元件性能下降或損壞。例如，在高溫環境下，轉換器內部的電容可能會因溫度過高而失效，導致無輸出；在低溫環境下，電源模塊的輸出電壓可能會不穩定，影響流量計工作。
• 濕度超標：潮濕的環境會導致流量計內部的電路受潮短路，尤其是接線端子和電源模塊部位，容易因受潮而出現接觸不良或元件損壞。
• 電磁干擾嚴重：工業現場的電機、變頻器、高壓設備等會產生強電磁輻射，若流量計安裝在這些設備附近且未采取有效的屏蔽措施，電磁干擾會竄入流量計的信號電路和電源電路，導致信號紊亂或程序出錯，進而無輸出。
• 粉塵過多：大量的粉塵會堆積在流量計的外殼和接線端子上，影響散熱，同時粉塵進入內部電路可能導致元件短路。

1.4 介質與工藝因素原因

1.4.1 被測介質特性變化

被測介質的特性發生變化，超出流量計的適用范圍，會導致無輸出：

• 介質粘度急劇增大：渦街流量計適用于低粘度介質，當介質粘度突然增大（如原油在低溫下粘度升高）時，漩渦的生成會受到抑制，傳感器無法檢測到漩渦信號，導致無輸出。
• 介質含雜質過多：介質中含有大量的固體顆粒、纖維等雜質，會堵塞傳感器或磨損部件。例如，電磁流量計的電極被雜質覆蓋，無法感應電磁信號；差壓式流量計的節流裝置被雜質堵塞，無法產生差壓。
• 介質腐蝕性增強：若介質的腐蝕性突然增強，會加速傳感器和轉換器內部元件的腐蝕損壞，如電磁流量計的電極被腐蝕穿孔，導致無法正常工作。
• 介質狀態變化：被測介質由液態變為氣態（如高溫導致液體汽化）或出現氣液兩相流，會使流量計無法正常測量。例如，電磁流量計要求介質為單相導電液體，若出現氣液兩相流，會導致信號不穩定甚至無輸出。

1.4.2 工藝條件波動

工藝條件的突然波動也會導致流量計無輸出：

• 流量超出量程：當工藝流量突然超出流量計的量程上限時，流量計可能會進入過載保護狀態，停止輸出；若流量低于量程下限，傳感器無法檢測到微弱的流量信號，也會無輸出。
• 壓力溫度驟變：突然的壓力升高或降低、溫度驟升或驟降，會影響介質的密度、粘度等特性，進而影響流量測量。同時，壓力驟變還可能導致傳感器部件（如差壓變送器的膜盒）損壞。
• 管線堵塞或泄漏：管線堵塞會導致介質無法流動，流量為零，流量計無輸出；管線泄漏會導致實際流量減小，若泄漏量過大，流量可能低于量程下限，導致無輸出。

第二章 橫河流量計無輸出故障維修方法

2.1 維修前的準備工作

在進行故障維修前，需做好充分的準備工作，以確保維修安全和效率：

• 安全防護：切斷流量計的電源，關閉相關的工藝管線閥門，進行泄壓、排液處理，避免介質泄漏造成安全事故。對于腐蝕性、有毒介質，需佩戴相應的防護用品（如防護手套、護目鏡、防毒面具）。
• 工具與備件準備：準備好常用的維修工具，如萬用表、示波器、螺絲刀、扳手、壓線鉗等；根據可能的故障原因，準備相應的備件，如傳感器、轉換器、電源模塊、接線端子、電容、電阻等。
• 資料準備：查閱橫河流量計的產品手冊、電路圖、參數設置說明書等資料，了解流量計的結構、工作原理、參數設置方法等，為維修提供依據。

2.2 硬件故障維修方法

2.2.1 傳感器維修

• 電磁流量計傳感器維修：若電極污染或磨損，可先關閉管線閥門，拆卸傳感器，用軟布蘸取適量的清潔劑（根據介質特性選擇，如對于結垢介質可用稀鹽酸清洗）清洗電極表面，去除污垢和結垢；若電極磨損嚴重，需更換新電極。對于線圈損壞，需拆卸傳感器外殼，更換損壞的線圈，并進行絕緣測試，確保線圈絕緣性能良好。
• 渦街流量計傳感器維修：檢查漩渦發生體是否磨損或變形，若輕微磨損，可進行打磨修復；若變形嚴重，需更換新的漩渦發生體。對于壓電傳感器失效，需拆卸傳感器，更換壓電元件，并進行信號測試，確保其能正常將振動轉化為電信號。
• 差壓式流量計傳感器維修：若節流裝置堵塞，可關閉管線閥門，拆卸節流裝置，用合適的工具（如刷子、高壓水槍）清除堵塞物；若節流裝置磨損，需更換新的節流裝置，并確保其尺寸精度符合要求。對于差壓變送器膜盒損壞，需更換膜盒，并進行校準，確保差壓與輸出信號的線性關系正確。

2.2.2 轉換器維修

轉換器故障維修需借助萬用表、示波器等儀器進行檢測：

• 信號處理電路維修：用萬用表測量放大電路、濾波電路、A/D轉換電路等元件的電壓和電阻值，判斷元件是否損壞。例如，測量運算放大器的輸入輸出電壓，若輸出電壓異常，可能是運算放大器損壞，需更換同型號的運算放大器。
• 輸出模塊維修：用萬用表測量輸出模塊的輸出電流，若電流為零或異常，檢查輸出模塊中的晶體管、繼電器等元件。例如，對于4-20mA輸出模塊，測量三極管的集電極和發射極電壓，若電壓異常，可能是三極管擊穿，需更換三極管。

2.2.3 電源模塊維修

• 電源適配器維修：用萬用表測量電源適配器的輸出電壓，若輸出電壓為零或不穩定，可能是適配器內部的整流橋、穩壓管、電容等元件損壞，需拆卸適配器進行更換。若適配器損壞嚴重，可直接更換新的電源適配器。
• 內部電源電路維修：打開流量計外殼，用萬用表測量內部電源轉換電路的輸入輸出電壓，判斷故障部位。例如，測量整流電路的輸出電壓，若為零，可能是整流二極管擊穿，需更換二極管；測量穩壓電路的輸出電壓，若不穩定，可能是穩壓管或電容損壞，需更換相應元件。

2.2.4 接線端子維修

對于接線端子松動，用螺絲刀擰緊端子螺絲，確保接線牢固；對于端子氧化，用細砂紙打磨端子表面，去除氧化層，然后涂抹適量的導電膏，提高接觸性能；對于端子燒毀，需更換新的接線端子，并重新接線，確保接線正確、牢固。

2.3 軟件故障維修方法

2.3.1 內部程序紊亂維修

• 復位操作：大多數橫河流量計都設有復位按鈕或復位功能，可通過按下復位按鈕或在參數設置界面中執行復位操作，將流量計恢復到出廠設置，清除程序紊亂。復位后需重新進行參數設置和校準。
• 程序升級：若程序紊亂是由程序版本問題導致，可從橫河官方網站下載最新的程序升級文件，按照產品手冊的說明進行程序升級。升級過程中需確保電源穩定，避免升級中斷。

2.3.2 參數設置錯誤維修

通過流量計的顯示面板或專用的組態軟件（如橫河的CX-Integrator）進入參數設置界面，逐一檢查參數設置：

• 量程參數：根據工藝流量范圍，重新設置量程上限和量程下限，確保實際流量在量程范圍內。
• 輸出方式參數：根據外部設備的接口類型，設置正確的輸出方式（如4-20mA、HART），并檢查輸出信號的量程范圍是否與外部設備匹配。
• 零點遷移和量程遷移參數：根據實際測量情況，重新校準零點和量程，調整遷移量，確保測量值準確。
• 報警參數：檢查流量上下限報警參數設置是否合理，若不需要報警功能，可關閉報警設置；若需要，調整報警范圍，避免因報警導致無輸出。

2.3.3 數據存儲故障維修

若存儲器件老化，需更換新的存儲器件（如EEPROM），并將正確的參數設置和校準數據重新寫入；若數據 corruption，可通過復位操作或重新加載參數文件來恢復數據。

2.4 安裝與環境問題維修方法

2.4.1 安裝方式調整

• 增加直管段：若直管段不足，可在流量計前后增加直管段，確保前直管段長度和后直管段長度符合產品手冊要求。若現場空間有限，可安裝流量整流器來改善流場。
• 調整安裝方向：根據流量計的流向標志，重新安裝流量計，確保安裝方向正確。
• 減小管線振動：在流量計附近的管線上安裝減震器，或調整管線的支撐結構，減小管線振動。對于渦街流量計，可選用帶抗震功能的型號。
• 改善接地：重新進行接地處理，使用截面積足夠大的接地線，確保接地電阻小于產品手冊要求（通常不大于10Ω）。對于電磁流量計，需單獨接地，避免與其他設備共用接地極。

2.4.2 環境改善

• 溫度控制：在高溫環境下，為流量計安裝散熱裝置（如散熱片、風扇）；在低溫環境下，安裝保溫裝置或加熱裝置，確保環境溫度在流量計的工作溫度范圍內。
• 濕度控制：在潮濕環境下，安裝除濕設備，或為流量計配備防水外殼，防止內部電路受潮。
• 電磁屏蔽：將流量計遠離電磁干擾源，或為流量計安裝金屬屏蔽罩，屏蔽電磁輻射。同時，對流量計的信號線和電源線采用屏蔽電纜，并做好屏蔽層接地。
• 粉塵清理：定期清理流量計表面的粉塵，保持設備清潔，必要時為流量計安裝防塵罩。

2.5 介質與工藝因素處理方法

3.5.1 介質特性調整

• 降低介質粘度：對于粘度較高的介質，可通過加熱等方式降低其粘度，使其符合流量計的適用范圍。例如，對于原油，可采用伴熱裝置提高原油溫度，降低粘度。
• 去除介質雜質：在流量計上游安裝過濾器，過濾介質中的固體顆粒、纖維等雜質，防止傳感器堵塞和磨損。過濾器需定期清洗或更換濾芯。
• 更換耐腐蝕部件：若介質腐蝕性增強，需更換流量計的傳感器、電極等部件為耐腐蝕材料（如哈氏合金、鈦合金）制成的部件。
• 消除氣液兩相流：在流量計上游安裝氣液分離器，分離介質中的氣體，確保介質為單相流。

2.5.2 工藝條件穩定

• 調整流量范圍：若流量超出量程，可更換量程更大的流量計，或調整工藝參數，使流量在現有流量計的量程范圍內。
• 穩定壓力溫度：通過調節工藝管線的閥門、加熱器、冷卻器等設備，穩定介質的壓力和溫度，避免驟變。
• 處理管線堵塞或泄漏：查找管線堵塞或泄漏的位置，進行清理或維修，確保管線暢通，介質正常流動。

第三章 故障維修后的測試與校準

故障維修完成后，需對橫河流量計進行全面的測試與校準，確保其工作正常、測量準確：

3.1 通電測試

接通流量計電源，觀察流量計的顯示面板是否正常點亮，有無報錯信息。用萬用表測量流量計的輸出信號（如4-20mA電流），檢查輸出信號是否穩定在零位或對應流量的數值。

3.2 靜態校準

靜態校準主要是對流量計的零點和量程進行校準：

• 零點校準：關閉流量計上游和下游的閥門，使介質靜止，此時流量計的輸出應為零。若輸出不為零，通過顯示面板或組態軟件進行零點調整，使輸出為零。
• 量程校準：采用標準流量裝置（如標準體積管、標準流量計）對流量計進行量程校準。將標準流量裝置的輸出與流量計的輸出進行對比，若存在偏差，通過調整量程參數進行修正，確保流量計的測量誤差在允許范圍內。

3.3 動態測試

動態測試是在介質正常流動的情況下，觀察流量計的輸出是否跟隨流量變化而穩定變化。可通過改變工藝流量，觀察流量計的顯示值和輸出信號是否準確、響應是否迅速，有無滯后或波動現象。

第四章 結論

橫河流量計無輸出故障的原因復雜多樣，涉及硬件、軟件、安裝、環境、介質與工藝等多個方面。技術人員在進行故障處理時，應遵循“先排查簡單故障，后處理復雜問題”的原則，通過詳細的故障分析，結合專業的維修方法，高效準確地排除故障。同時，加強日常的安裝規范、維護保養、環境控制和定期校準等預防措施，能夠有效減少故障的發生，保障橫河流量計的穩定可靠運行，為工業生產的順利進行提供有力支持。
