橫河流量計測量誤差大故障維修方法分享：橫河流量計作為工業過程控制中重要的流量測量儀表，廣泛應用于石油、化工、電力、水處理等多個領域。其測量精度直接關系到生產工藝的穩定性、產品質量以及企業的經濟效益。在實際運行過程中，測量誤差大是常見的故障現象，而硬件故障是導致該問題的主要原因之一。

一、流量傳感器硬件故障及維修

流量傳感器是橫河流量計的核心部件，負責將流體的流量信號轉換為可測量的物理信號（如差壓、電磁感應信號、振動頻率等）。不同類型的橫河流量計（如差壓式、電磁式、渦街式等）其傳感器結構存在差異，但均可能因硬件損壞或性能下降導致測量誤差增大。

1.1 差壓式流量計傳感器故障

1.1.1 節流元件磨損或變形

差壓式流量計（如孔板、噴嘴、文丘里管）通過節流元件產生差壓來計算流量。在長期使用過程中，流體中的顆粒物沖刷、介質腐蝕等因素會導致節流元件的喉部尺寸、邊緣形狀發生磨損或變形。例如，孔板的入口邊緣被磨損后，會使實際節流面積增大，導致相同流量下產生的差壓減小，最終使得流量計顯示值低于實際流量值，誤差明顯增大。

維修方法：首先，關閉流量計前后的截止閥，打開旁路閥，對管道進行泄壓處理。然后，拆卸傳感器法蘭連接螺栓，取出節流元件。使用卡尺、千分尺等精密測量工具對節流元件的關鍵尺寸（如孔板的孔徑、噴嘴的喉部直徑）進行測量，并與原始設計參數進行對比。若磨損或變形量超過允許范圍（通常為原始尺寸的±0.5%），則需要更換同型號、同規格的節流元件。更換后，重新安裝時需保證節流元件的安裝方向正確（如孔板的銳角朝向流體流入方向），法蘭密封面清潔無損傷，螺栓均勻緊固，避免出現泄漏。

1.1.2 取壓口堵塞或泄漏

取壓口是獲取節流元件前后差壓信號的關鍵通道。當測量含有粘稠介質（如原油、泥漿）或易結晶介質（如燒堿溶液）時，介質容易在取壓口內積聚、凝固，導致取壓口堵塞。堵塞會使差壓信號無法準確傳遞至差壓變送器，造成流量計顯示值波動或偏小。此外，取壓管路的焊接處、閥門連接處若存在泄漏，會導致差壓信號失真，例如正壓側泄漏會使測量的差壓值偏小，負壓側泄漏則會使差壓值偏大，均會引起測量誤差。

維修方法：對于取壓口堵塞，首先關閉取壓管路的截止閥，拆卸取壓口處的堵頭或閥門，使用專用的疏通工具（如細鋼絲、高壓吹掃裝置）進行疏通。若介質凝固嚴重，可采用適當的溶劑（需與介質兼容）浸泡后再進行疏通。疏通完成后，打開取壓閥，觀察差壓變送器的示值是否恢復正常。對于取壓管路泄漏，需對管路進行壓力測試，找出泄漏點。若為焊接泄漏，需重新焊接并進行探傷檢測；若為閥門泄漏，則更換密封墊片或閥門。維修后，對取壓管路進行氣密性試驗，確保無泄漏。

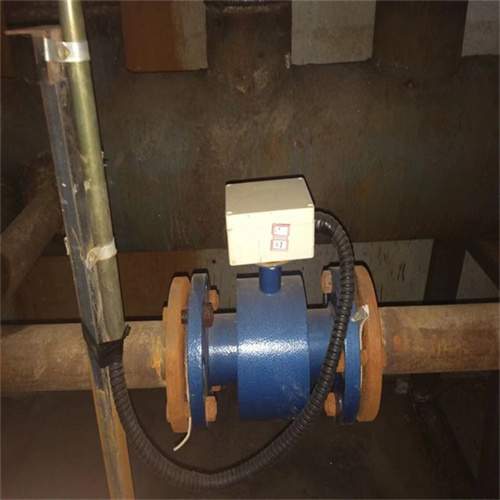

1.2 電磁流量計傳感器故障

1.2.1 電極結垢或腐蝕

電磁流量計的傳感器通過電極檢測流體中的感應電動勢來計算流量。當測量含有懸浮物、沉淀物或易結垢介質（如自來水、污水處理廠的污水）時，介質中的雜質會在電極表面沉積形成結垢層。結垢層會增加電極的接觸電阻，導致感應電動勢信號衰減，使流量計顯示值偏低。此外，若介質具有強腐蝕性（如強酸、強堿），會對電極造成腐蝕，破壞電極表面的金屬鍍層，導致電極靈敏度下降，測量誤差增大。

維修方法：首先，關閉流量計前后的截止閥，放空管道內的介質。然后，拆卸傳感器的電極蓋板，取出電極。對于結垢的電極，使用軟布蘸取適量的除垢劑（如稀鹽酸，需根據電極材質選擇）輕輕擦拭電極表面，去除結垢層，注意避免劃傷電極表面。對于腐蝕嚴重的電極，若表面鍍層已損壞或電極出現坑蝕，則需要更換同材質、同規格的電極。更換后，重新安裝電極，確保電極與傳感器內壁平齊，密封良好，無泄漏。安裝完成后，進行零點校準，確保流量計在無流量時示值為零。

1.2.2 勵磁線圈損壞

電磁流量計的勵磁線圈用于產生交變磁場，磁場強度的穩定性直接影響感應電動勢的大小。勵磁線圈長期運行在高溫、潮濕環境下，或因電源電壓波動過大，容易出現線圈絕緣老化、匝間短路等故障。線圈絕緣老化會導致勵磁電流減小，磁場強度減弱，使感應電動勢降低，流量計顯示值偏小；匝間短路則會使勵磁電流增大，磁場強度不穩定，導致測量值波動，誤差增大。

維修方法：斷開傳感器的電源連接，使用萬用表測量勵磁線圈的直流電阻值，并與設備手冊中的標準電阻值進行對比。若電阻值明顯偏小（表明存在匝間短路）或無窮大（表明線圈斷路），則需要更換勵磁線圈。更換線圈時，需注意線圈的匝數、線徑、繞向與原線圈一致，確保安裝位置準確，固定牢固。更換后，連接電源，使用示波器測量勵磁電流和磁場強度，確保其符合設備要求。同時，檢查傳感器的接地情況，確保接地電阻小于4Ω，以避免電磁干擾。

1.3 渦街流量計傳感器故障

1.3.1 漩渦發生體磨損或沾污

渦街流量計通過漩渦發生體產生卡門渦街，漩渦的頻率與流量成正比。在流體的長期沖刷下，漩渦發生體的表面會出現磨損，導致其形狀和尺寸發生改變，影響漩渦的產生頻率，使測量誤差增大。此外，若介質中含有粘性雜質，會在漩渦發生體表面沾污，改變其流體力學特性，導致漩渦頻率異常，流量計顯示值不準確。

維修方法：關閉管道閥門，泄壓后拆卸傳感器，取出漩渦發生體。使用精密測量工具檢查發生體的尺寸和形狀，若磨損量超過允許范圍，需更換同型號的漩渦發生體。對于表面沾污的發生體，使用清潔劑（如酒精、丙酮）清洗表面，去除雜質，確保表面光滑無損傷。重新安裝漩渦發生體時，需保證其與管道軸線垂直，安裝位置居中，避免與管道內壁接觸。安裝完成后，進行流量標定，驗證測量精度。

1.3.2 檢測元件靈敏度下降

渦街流量計的檢測元件（如壓電傳感器、電容傳感器）用于檢測漩渦產生的壓力波動或振動信號。長期使用后，檢測元件可能因疲勞、老化或介質腐蝕而導致靈敏度下降。例如，壓電傳感器的壓電晶體老化會使輸出信號幅度減小，導致微弱的漩渦信號無法被準確檢測，使流量計在小流量時測量誤差增大，甚至出現無示值的情況。

維修方法：斷開傳感器與轉換器的連接，使用信號發生器向檢測元件輸入標準信號，測量其輸出信號的幅度和頻率。若輸出信號不符合要求，表明檢測元件靈敏度下降或損壞，需要更換檢測元件。更換時，需選擇與原元件型號一致的產品，確保接線正確，密封良好。更換后，連接轉換器，進行信號調試，使流量計的測量范圍和精度符合要求。同時，檢查傳感器的安裝環境，避免振動、溫度劇烈變化等因素影響檢測元件的性能。

二、轉換器硬件故障及維修

轉換器是橫河流量計的信號處理核心，負責將傳感器輸出的物理信號轉換為標準的電信號（如4-20mA DC）或數字信號，并進行顯示和傳輸。轉換器的硬件故障會導致信號處理失真，從而引起測量誤差大。

2.1 信號放大電路故障

傳感器輸出的原始信號通常較為微弱，需要經過信號放大電路放大后才能進行后續處理。信號放大電路中的運算放大器、電阻、電容等元件若出現損壞，會導致放大倍數不準確或信號失真。例如，運算放大器老化會使放大倍數下降，導致輸出信號幅度減小，流量計顯示值偏小；電阻變值則會使放大電路的增益發生變化，引起測量誤差。

維修方法：打開轉換器的外殼，斷開電源，使用萬用表測量信號放大電路中各元件的參數。重點檢查運算放大器的輸出電壓、輸入失調電壓，以及電阻、電容的阻值和容量是否與設計值一致。若發現元件損壞，更換同型號、同參數的元件。更換后，連接標準信號源，輸入模擬的傳感器信號，測量放大電路的輸出信號，確保放大倍數準確，信號無失真。同時，檢查電路的焊接點，若存在虛焊、脫焊情況，重新焊接牢固。

2.2 A/D轉換電路故障

A/D轉換電路用于將放大后的模擬信號轉換為數字信號，以便微處理器進行處理。A/D轉換器的精度和穩定性直接影響測量結果。若A/D轉換器出現故障，如轉換精度下降、轉換速度變慢或無法轉換，會導致數字信號與模擬信號不匹配，使流量計顯示值出現偏差或波動。例如，A/D轉換器的參考電壓漂移會使轉換結果整體偏大或偏小，引起系統誤差。

維修方法：使用編程器或專用測試設備連接A/D轉換電路，輸入標準的模擬電壓信號（如0-5V DC），讀取A/D轉換器的輸出數字值。將實際輸出數字值與理論計算值進行對比，若誤差超過允許范圍（通常為±1LSB），則表明A/D轉換器故障，需要更換。更換A/D轉換器時，需注意其型號、位數、轉換速率等參數與原器件一致。更換后，重新校準A/D轉換電路的參考電壓，確保參考電壓穩定、準確。同時，檢查A/D轉換器與微處理器之間的數據線、控制線連接是否正常，避免接觸不良導致信號傳輸錯誤。

2.3 微處理器故障

微處理器是轉換器的控制核心，負責對數字信號進行運算、處理，并控制顯示、輸出等功能。微處理器若因電源電壓不穩、電磁干擾或自身老化而出現故障，會導致數據處理錯誤，使流量計顯示值不準確。例如，微處理器程序跑飛會使流量計顯示值突然跳變或固定在某一數值；運算單元損壞則會導致流量計算錯誤，誤差增大。

維修方法：首先，檢查轉換器的電源電壓是否穩定，確保輸入電壓在設備要求的范圍內（如24V DC±10%）。若電源電壓異常，排查電源模塊是否故障并進行維修或更換。若電源正常，使用示波器觀察微處理器的時鐘信號、復位信號是否正常。若時鐘信號缺失或復位信號異常，檢查相關電路元件（如時鐘晶振、復位芯片），并更換損壞元件。若微處理器仍無法正常工作，則需要更換微處理器芯片。更換微處理器后，重新燒錄程序，并進行全面的功能測試和參數校準，確保流量計各項功能正常，測量精度符合要求。

2.4 顯示模塊故障

顯示模塊用于直觀顯示流量測量值，若顯示模塊出現故障，如顯示模糊、缺筆畫、顯示數值與實際測量值不符，雖然不會直接影響流量信號的輸出，但會導致操作人員讀取錯誤數據，從而影響生產控制。顯示模塊故障通常由液晶顯示屏損壞、驅動電路元件損壞或連接線路接觸不良引起。

維修方法：檢查顯示模塊與微處理器之間的連接線路，若存在松動、接觸不良情況，重新插拔或焊接牢固。若連接線路正常，更換備用的顯示模塊進行測試，若顯示恢復正常，則表明原顯示模塊損壞，需要更換同型號的顯示模塊。若更換顯示模塊后仍存在問題，檢查顯示驅動電路，測量驅動芯片的輸入輸出信號，更換損壞的驅動芯片或電阻、電容等元件。維修后，確保顯示數值清晰、準確，與內部測量值一致。

三、連接線路及輔助設備故障及維修

橫河流量計的傳感器與轉換器之間、轉換器與控制系統之間的連接線路，以及電源、接地等輔助設備出現故障，也會導致測量誤差增大。

3.1 信號線路干擾或斷線

傳感器與轉換器之間的信號線路通常為屏蔽電纜，用于傳輸微弱的測量信號。若電纜屏蔽層損壞、接地不良，或線路與動力電纜平行敷設，會受到電磁干擾，導致信號中混入雜波，使流量計顯示值波動，誤差增大。此外，線路老化、磨損或施工不當導致斷線、接觸不良，會使信號傳輸中斷或衰減，引起測量誤差。

維修方法：首先，檢查信號線路的敷設情況，避免與動力電纜近距離平行敷設，若無法避免，需保持足夠的距離（通常大于30cm）或采取屏蔽措施。然后，檢查電纜屏蔽層的接地情況，確保屏蔽層單端接地（通常在轉換器側接地），接地電阻小于4Ω。使用萬用表測量信號線路的通斷情況，若存在斷線，查找斷線點并進行接線或更換電纜。對于信號干擾問題，可在信號線路上加裝信號隔離器或濾波器，抑制干擾信號。維修后，測量信號線路的輸出信號，確保信號穩定、無雜波。

3.2 電源故障

流量計的正常運行需要穩定的電源供應。若電源電壓波動過大、紋波系數超標，或電源模塊損壞導致輸出電壓不穩定，會影響轉換器內部電路的正常工作，導致信號處理失真，測量誤差增大。例如，電源電壓偏低會使運算放大器、微處理器等元件工作不正常，導致輸出信號幅度減小；電源紋波過大會使模擬信號受到干擾，顯示值波動。

維修方法：使用萬用表或示波器測量電源的輸出電壓和紋波系數，與設備手冊中的要求進行對比。若電源電壓波動過大或紋波超標，檢查電源模塊的濾波電容、穩壓管等元件，更換損壞的元件。若電源模塊無法修復，則更換同型號的電源模塊。同時，檢查電源線路的連接情況，確保接線牢固，無松動、虛接現象。對于交流電源，可加裝交流穩壓器或UPS電源，保證電源供應的穩定性。

3.3 接地系統不良

良好的接地系統是保證橫河流量計測量精度的重要條件，接地不良會導致電磁干擾無法有效釋放，影響傳感器和轉換器的正常工作。例如，傳感器接地不良會使測量信號中混入干擾信號；轉換器接地不良會導致微處理器工作不穩定，數據處理錯誤。接地系統不良通常表現為接地電阻過大、接地線路松動或存在多點接地。

維修方法：使用接地電阻測試儀測量流量計的接地電阻，確保接地電阻小于4Ω。若接地電阻過大，檢查接地極是否腐蝕、接地線纜是否過細或接觸不良。可采用增加接地極數量、更換加粗接地線纜、清理接地極表面腐蝕層等方法降低接地電阻。同時，檢查接地線路的連接情況，確保傳感器、轉換器、機柜等設備的接地端可靠連接，避免多點接地（整個系統應采用單點接地方式）。維修后，重新測量接地電阻，確保符合要求。

四、結論與預防措施

橫河流量計測量誤差大的硬件故障原因復雜多樣，涉及流量傳感器、轉換器、連接線路及輔助設備等多個方面。通過系統分析各部分的常見故障原因，并采取針對性的維修方法，可有效解決測量誤差問題，恢復流量計的正常工作性能。為減少硬件故障的發生，延長流量計的使用壽命，還應采取以下預防措施：定期對流量計進行巡檢，檢查傳感器、線路、接地等情況；根據介質特性定期清潔或更換節流元件、電極等易損部件；保持流量計的運行環境清潔、干燥、無強烈振動和電磁干擾；定期進行校準，確保測量精度符合要求。通過故障維修與預防措施相結合，可充分發揮橫河流量計的測量性能，為工業生產提供可靠的流量數據支持。
