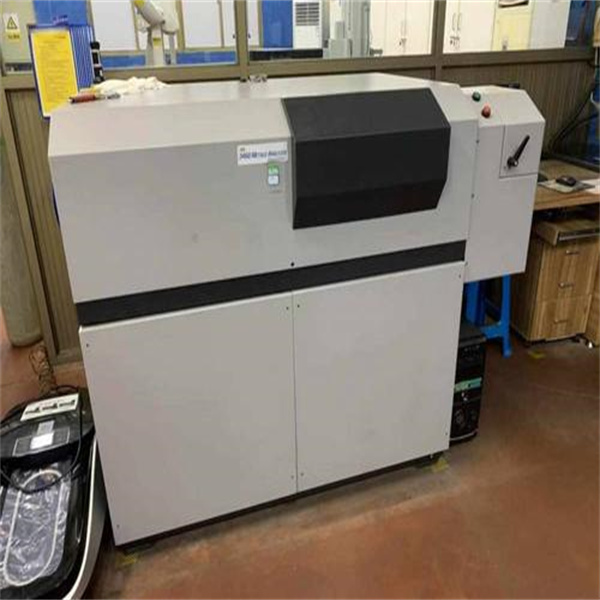

日立HITACHI光譜儀無法啟動故障維修案例介紹：日立HITACHI光譜儀作為一款高精度的分析儀器，廣泛應用于化學、材料、環境、醫藥等多個領域，其穩定運行是保證分析結果準確性的前提。然而，在長期使用過程中，由于環境因素、部件老化、操作不當等原因，可能會出現無法啟動的硬件故障，給實驗和生產工作帶來困擾。

第一章 日立HITACHI光譜儀硬件系統概述

在排查無法啟動的硬件故障前，首先需要對日立HITACHI光譜儀的硬件系統構成有基本了解。該類型光譜儀主要由電源系統、光學系統、檢測系統、控制系統及機械結構等部分組成。電源系統負責為整機提供穩定的電力供應；光學系統包括光源、單色器、樣品室等，用于產生和處理光信號；檢測系統將光信號轉換為電信號；控制系統由主板、CPU、存儲器等組成，負責儀器的整體控制和數據處理；機械結構則保障各部件的穩定安裝和運行。各系統之間相互協作，任何一個環節出現硬件問題都可能導致儀器無法正常啟動。

第二章 日立HITACHI光譜儀無法啟動硬件故障原因分析

2.1 電源系統故障

電源系統是儀器啟動的基礎，其故障是導致儀器無法啟動的最常見原因之一，具體可分為以下幾類：

• 電源適配器或電源線故障：日立HITACHI光譜儀部分型號采用外置電源適配器，長期使用后，適配器內部電容可能鼓包、電阻燒毀，導致無法輸出正常電壓；電源線則可能因拉扯、老化等出現內部斷線或接頭接觸不良的情況。例如，當電源線的插頭處出現氧化時，會導致接觸電阻增大，電力傳輸中斷，儀器無法獲得啟動所需的電力。
• 內部電源模塊故障：對于內置電源模塊的光譜儀，模塊內部的整流電路、濾波電路、穩壓電路等部件容易出現問題。整流二極管擊穿、濾波電容漏電、穩壓芯片損壞等都會導致電源模塊無法輸出穩定的直流電壓，進而使儀器無法啟動。此外，電源模塊的散熱風扇故障也可能導致模塊過熱保護，停止工作。
• 電源開關故障：儀器的電源開關在長期使用過程中，觸點會出現磨損或氧化，導致接觸不良。當開關按下后，無法有效接通電源回路，儀器自然無法啟動。這種故障在頻繁操作開關的情況下更容易發生。

2.2 控制系統故障

控制系統是光譜儀的“大腦”，負責協調各部件的工作，其故障會直接導致儀器無法啟動，主要包括：

• 主板故障：主板是控制系統的核心部件，上面集成了大量的電子元件和接口。主板上的CPU供電電路故障（如供電電感燒毀、MOS管損壞）、BIOS芯片損壞或程序錯亂、南橋/北橋芯片故障等，都會導致主板無法正常工作，儀器無法啟動。例如，BIOS程序存儲著儀器的啟動配置信息，當BIOS芯片因電壓波動被擊穿時，儀器啟動時無法讀取正確的配置信息，從而陷入啟動失敗的狀態。
• 內存故障：光譜儀的內存用于臨時存儲啟動過程中的數據和程序，如果內存模塊接觸不良、金手指氧化或內存芯片本身損壞，會導致儀器在啟動時無法完成內存自檢，進而無法啟動。此外，內存插槽損壞也會導致類似問題。
• CPU故障：CPU作為控制核心，若出現損壞或過熱故障，會導致儀器無法進行任何運算和控制操作，自然無法啟動。CPU故障通常較為少見，多由電壓異常、散熱不良等原因引起。

2.3 光學系統故障

光學系統雖然不直接參與儀器的啟動流程，但部分關鍵部件的故障可能會觸發儀器的保護機制，導致無法啟動：

• 光源故障：光源（如氘燈、鎢燈）是光學系統的重要組成部分，部分光譜儀在啟動時會對光源進行自檢。如果光源損壞（如燈絲燒毀）或光源驅動電路故障，自檢無法通過，儀器會啟動保護程序，停止啟動過程。例如，氘燈的使用壽命通常為1000-2000小時，超過使用壽命后燈絲容易斷裂，導致光源無法點亮，儀器啟動失敗。
• 單色器故障：單色器內部的光柵、狹縫、電機等部件出現故障，可能會導致儀器在啟動時無法完成光學系統的初始化。例如，控制光柵轉動的步進電機損壞，儀器無法將光柵調整到初始位置，從而無法通過啟動自檢。

2.4 檢測系統故障

檢測系統負責將光信號轉換為電信號，其故障也可能影響儀器的啟動：

• 檢測器故障：常用的檢測器如光電倍增管、CCD等，若出現損壞或性能下降，儀器在啟動時檢測到檢測器無信號輸出或信號異常，會判定硬件故障，停止啟動。例如，光電倍增管的高壓供電電路故障，導致其無法正常工作，儀器啟動自檢時會報錯。
• 信號處理電路故障：檢測器輸出的電信號需要經過信號處理電路（如放大、濾波、AD轉換）進行處理，若該電路中的放大器、濾波器、AD芯片等部件損壞，會導致信號無法正常傳輸和處理，儀器啟動時無法完成相關檢測，進而無法啟動。

2.5 機械結構及其他故障

• 樣品室門聯鎖故障：為保障操作人員安全，光譜儀通常設有樣品室門聯鎖裝置，只有當樣品室門關閉良好時，儀器才能啟動。如果聯鎖裝置的微動開關損壞、位置偏移或線路接觸不良，儀器會誤認為樣品室門未關閉，從而無法啟動。
• 散熱系統故障：儀器內部的CPU、電源模塊、檢測器等部件需要散熱系統（風扇、散熱片）進行降溫，若散熱風扇損壞或散熱片積塵過多，會導致部件過熱，觸發儀器的過熱保護機制，使其無法啟動。
• 內部線路故障：儀器內部各部件之間通過線纜連接，長期使用后，線纜可能出現老化、斷線、接頭松動等情況。例如，主板與電源模塊之間的供電線纜接頭松動，會導致主板無法獲得足夠的電力，儀器無法啟動。

第三章 日立HITACHI光譜儀無法啟動硬件故障維修方法

3.1 維修前準備工作

在進行維修操作前，必須做好充分的準備工作，以確保維修安全和效果：

• 安全防護：關閉儀器電源，拔掉電源線，避免觸電事故；佩戴防靜電手環，防止靜電損壞敏感電子元件；準備好絕緣手套、護目鏡等防護用品。
• 工具準備：準備好萬用表、示波器、螺絲刀套裝（包括十字、一字、內六角）、鑷子、焊錫槍、焊錫絲、酒精、棉簽等維修工具和耗材。萬用表用于檢測電壓、電阻、電流；示波器用于檢測電路中的信號波形；螺絲刀等用于拆卸儀器外殼和部件。
• 資料準備：獲取日立HITACHI光譜儀的維修手冊、電路圖、部件清單等資料，了解儀器的硬件結構和電路原理，為維修提供依據。

3.2 電源系統故障維修

3.2.1 電源適配器或電源線故障維修

首先，用萬用表的電壓檔檢測電源適配器的輸出電壓。將萬用表的紅表筆接適配器輸出插頭的正極，黑表筆接負極，開啟適配器開關，若輸出電壓與適配器標稱電壓不符（誤差超過±5%），則說明適配器故障。對于可拆解的適配器，可打開外殼，檢查內部電容是否鼓包、電阻是否燒毀、二極管是否擊穿，更換損壞的部件后重新測試；對于不可拆解的適配器，直接更換同型號的新適配器。

檢查電源線時，可先觀察外觀是否有破損，然后用萬用表的電阻檔檢測電源線的通斷。將萬用表調至電阻檔，紅、黑表筆分別接電源線兩端的插頭觸點，若電阻值為0，說明電源線正常；若電阻值無窮大，則說明電源線內部斷線，需要更換新的電源線。同時，檢查電源線插頭的觸點是否氧化，若有氧化，可用酒精棉簽擦拭干凈。

3.2.2 內部電源模塊故障維修

拆卸儀器外殼，找到內部電源模塊。首先檢查電源模塊的外觀，看是否有電容鼓包、元件燒毀、線路燒焦等明顯故障跡象。用萬用表檢測電源模塊的輸入電壓，確認市電是否正常輸入；然后檢測電源模塊的輸出電壓，與維修手冊中的標準電壓進行對比。若輸出電壓異常，進一步檢測整流電路、濾波電路、穩壓電路中的元件。

例如，若整流二極管擊穿，用萬用表的二極管檔檢測，正向電阻會變大或反向電阻變小，需更換同型號的整流二極管；若濾波電容漏電，用萬用表的電容檔檢測其容量，若容量明顯下降或為0，更換同規格的電容；若穩壓芯片損壞，檢測其輸入和輸出電壓，若輸入電壓正常而輸出電壓異常，更換穩壓芯片。此外，檢查電源模塊的散熱風扇，若風扇不轉，檢測風扇電機是否損壞或供電是否正常，更換損壞的風扇。

3.2.3 電源開關故障維修

拆卸電源開關，用萬用表的電阻檔檢測開關的通斷情況。按下開關時，電阻值應為0；松開開關時，電阻值應為無窮大。若開關在按下時電阻值不為0或松開時電阻值不為無窮大，說明開關觸點接觸不良或損壞，需要更換同型號的電源開關。更換時注意開關的接線方式，確保接線正確。

3.3 控制系統故障維修

3.3.1 主板故障維修

拆卸主板，仔細觀察主板外觀，看是否有電容鼓包、芯片燒毀、線路腐蝕等情況。用萬用表檢測主板上的供電電路，重點檢測CPU供電電感、MOS管、穩壓芯片的電壓值，與維修手冊中的標準值對比。若CPU供電電壓異常，檢查相關元件，更換損壞的部件。

對于BIOS芯片故障，若BIOS程序錯亂，可嘗試通過編程器重新刷寫BIOS程序；若BIOS芯片物理損壞，更換同型號的BIOS芯片，并刷寫正確的程序。南橋/北橋芯片故障的維修難度較大，通常需要專業的BGA焊接設備進行更換，建議聯系專業的維修人員或廠家進行維修。此外，檢查主板上的接口是否損壞，若接口針腳彎曲或氧化，用鑷子小心矯正針腳，并用酒精棉簽擦拭氧化部分。

3.3.2 內存故障維修

拔出內存模塊，檢查內存金手指是否有氧化、污漬，用橡皮擦輕輕擦拭金手指，去除氧化層和污漬，然后重新插入內存插槽，確保插緊。若問題依舊，更換一根已知良好的同型號內存模塊進行測試，若儀器能正常啟動，則說明原內存模塊損壞，需要更換。

檢查內存插槽，用手電筒照射插槽內部，看是否有異物、針腳彎曲或損壞。若有異物，用鑷子小心取出；若針腳彎曲，用細針小心矯正；若針腳損壞，需要更換內存插槽，更換時需使用焊錫槍進行焊接操作。

3.3.3 CPU故障維修

CPU故障的檢測需要較為專業的設備和技術。首先檢查CPU的散熱系統，確保散熱片和風扇安裝良好，散熱硅脂未干涸。若散熱系統正常，用萬用表檢測CPU的供電電壓，確認供電是否正常。若供電正常而CPU仍無法工作，可嘗試更換同型號的CPU進行測試，若更換后儀器能正常啟動，則說明原CPU損壞，需要更換CPU。由于CPU更換涉及到主板的兼容性和焊接問題，建議由專業人員進行操作。

3.4 光學系統故障維修

3.4.1 光源故障維修

拆卸樣品室和光源室的外殼，取出光源（氘燈、鎢燈）。觀察光源的燈絲是否斷裂，若燈絲斷裂，直接更換同型號的光源。若燈絲未斷裂，檢查光源的驅動電路。用萬用表檢測驅動電路中的供電電壓、電流，與維修手冊中的標準值對比。若驅動電路中的電阻、電容、三極管等元件損壞，更換損壞的元件。

更換光源后，需要進行光源的校準工作，確保光源的位置和光強符合儀器的要求。校準方法可參考日立HITACHI光譜儀的操作手冊，通常包括調整光源的高度、角度，以及進行光強校準等步驟。

3.4.2 單色器故障維修

拆卸單色器外殼，檢查內部的光柵、狹縫、步進電機等部件。首先檢查光柵是否有損壞、污染，若有污染，用鏡頭紙蘸少量酒精輕輕擦拭干凈；若光柵損壞，需要更換同規格的光柵。檢查狹縫是否堵塞、變形，若堵塞，用細針小心清理；若變形，更換狹縫。

對于步進電機故障，用萬用表檢測電機的線圈電阻，若電阻值異常（過大或過小），說明電機損壞，需要更換同型號的步進電機。同時，檢查電機的驅動電路，檢測驅動芯片的輸入和輸出信號，若驅動芯片損壞，更換驅動芯片。更換部件后，需要對單色器進行初始化校準，確保光柵能準確轉動到指定波長位置。

3.5 檢測系統故障維修

3.5.1 檢測器故障維修

拆卸檢測器組件，觀察檢測器是否有物理損壞。用萬用表檢測檢測器的供電電壓，確認供電是否正常。對于光電倍增管，檢測其高壓供電電路，若高壓電壓異常，檢查高壓模塊是否損壞，更換損壞的高壓模塊。若檢測器本身損壞，如光電倍增管的靈敏度嚴重下降或CCD芯片損壞，需要更換同型號的檢測器。

更換檢測器后，需要進行檢測器的校準工作，包括暗電流校準、基線校準等，以確保檢測器的性能符合要求。校準步驟可參考儀器的維修手冊，通常需要使用標準樣品進行測試和調整。

3.5.2 信號處理電路故障維修

找到信號處理電路所在的電路板，觀察電路板上的元件是否有損壞跡象。用示波器檢測電路中的信號波形，從檢測器輸出端開始，依次檢測放大器、濾波器、AD芯片的輸入和輸出信號，找出信號異常的環節。

若放大器輸出信號異常，檢測放大器的供電電壓和反饋電阻、電容，更換損壞的元件；若濾波器輸出信號異常，檢查濾波電容和電感，更換損壞的部件；若AD芯片輸出信號異常，檢測AD芯片的供電電壓、時鐘信號和數據信號，若芯片損壞，更換同型號的AD芯片。維修完成后，用示波器再次檢測信號波形，確保信號正常傳輸和處理。

3.6 機械結構及其他故障維修

3.6.1 樣品室門聯鎖故障維修

檢查樣品室門聯鎖裝置的微動開關，觀察開關的位置是否偏移，觸點是否氧化或損壞。用萬用表檢測微動開關的通斷情況，當樣品室門關閉時，開關應閉合（電阻為0）；當門打開時，開關應斷開（電阻為無窮大）。若開關位置偏移，調整開關的安裝位置，使其能被門正常觸發；若觸點氧化，用酒精棉簽擦拭干凈；若開關損壞，更換同型號的微動開關。

3.6.2 散熱系統故障維修

檢查儀器內部的散熱風扇，若風扇不轉，首先檢查風扇的供電電壓，若供電正常而風扇不轉，說明風扇電機損壞，更換同型號的散熱風扇。若風扇轉動緩慢或有異響，可能是風扇內部積塵過多或軸承磨損，可拆開風扇清理積塵，或更換風扇軸承；若無法修復，更換風扇。

檢查散熱片，若散熱片上積塵過多，用壓縮空氣吹凈灰塵，或用毛刷配合酒精清理。確保散熱片與發熱部件緊密接觸，若散熱硅脂干涸，涂抹新的散熱硅脂，提高散熱效果。

3.6.3 內部線路故障維修

仔細檢查儀器內部的線纜，看是否有老化、斷線、接頭松動等情況。對于老化的線纜，更換同規格的線纜；對于斷線的線纜，若斷線位置在接頭附近，可重新焊接接頭；若斷線位置在中間，更換線纜。對于接頭松動的情況，重新插拔接頭，確保接觸良好；若接頭氧化，用酒精棉簽擦拭干凈。此外，檢查線纜的固定情況，確保線纜不會因振動而松動或磨損。

第四章 維修后的測試與注意事項

4.1 維修后的測試

維修完成后，需要對儀器進行全面的測試，確保故障已排除，儀器能正常啟動和運行：

• 啟動測試：連接電源線，打開電源開關，觀察儀器是否能正常啟動，啟動過程中是否有報錯信息。若儀器能順利啟動進入操作系統或待機界面，說明啟動故障已排除。
• 功能測試：啟動儀器后，進行各項功能測試，如光源點亮測試、波長掃描測試、樣品檢測測試等。檢查光源是否能正常點亮，波長掃描是否準確，樣品檢測結果是否符合標準。
• 穩定性測試：讓儀器連續運行一段時間（如2-4小時），觀察儀器的運行狀態，檢測各部件的溫度、電壓、信號等是否穩定，確保儀器不會出現間歇性故障。

4.2 維修注意事項

• 安全第一：維修過程中必須嚴格遵守安全操作規程，嚴禁在帶電情況下拆卸儀器內部部件，避免觸電和損壞儀器。
• 記錄詳細：在維修前，記錄儀器的故障現象、故障代碼（若有）；維修過程中，記錄拆卸的部件順序、更換的元件型號和數量；維修后，記錄測試結果。詳細的記錄有助于后續的故障分析和維修工作。
• 使用原裝部件：更換故障部件時，盡量使用日立原廠的原裝部件，以保證儀器的兼容性和穩定性。若使用替代部件，需確保部件的規格和性能與原裝部件一致。
• 避免二次損壞：拆卸和安裝部件時，動作要輕柔，避免用力過猛導致部件損壞或變形。使用焊接工具時，注意控制焊接溫度和時間，避免損壞周圍的電子元件。

第五章 結論與建議

日立HITACHI光譜儀無法啟動的硬件故障原因復雜多樣，涉及電源系統、控制系統、光學系統、檢測系統及機械結構等多個方面。在維修過程中，技術人員應遵循“由簡到繁、由外到內”的排查原則，先檢查容易排查的故障點（如電源線、電源適配器、樣品室門聯鎖等），再逐步深入到內部復雜部件（如主板、CPU、檢測器等）。通過詳細的故障分析和專業的維修方法，可以有效排除硬件故障，恢復儀器的正常運行。

為減少儀器無法啟動等硬件故障的發生，建議用戶加強儀器的日常維護保養工作，定期清潔儀器內部和外部、檢查電源和線纜、更換老化部件、保持儀器運行環境的整潔和穩定。同時，建立儀器的維護檔案，記錄儀器的使用情況、維護時間和故障處理情況，為儀器的長期穩定運行提供保障。
