德國貝朗高頻電刀無能量輸出故障維修技術解析：高頻電刀作為外科手術的核心能量設備，其能量輸出的穩定性直接關系到手術安全性與效率。德國貝朗（B. Braun）高頻電刀以精準的能量控制和可靠的安全性能著稱，廣泛應用于普外、婦產、骨科等多學科手術場景。然而，在長期高負荷運行中，受電路老化、機械磨損、操作環境等因素影響，無能量輸出故障時有發生。

二、無能量輸出硬件故障核心原因分析

（一）電源供給系統故障：能量輸出的 “源頭梗阻”

電源系統作為設備能量供給中樞，其故障直接導致整機無能量輸出，占硬件故障總數的 28%，主要表現為以下三類問題：

1. 外部供電鏈路異常：包括電源線斷裂（多發生于插頭根部彎折處）、插座接觸不良（簧片氧化導致接觸電阻＞0.5Ω）、電源開關觸點燒蝕（長期通斷產生電弧氧化）等。貝朗電刀電源輸入多采用 220V±10% 交流供電，外部電壓波動超過 ±15% 時，內置過壓保護會切斷輸出。
2. 內部電源模塊損壞：核心故障點為整流橋堆擊穿、濾波電容鼓脹（電解液泄漏導致容量衰減＞30%）、開關電源芯片失效（如 UC3842 系列芯片無 PWM 信號輸出）。貝朗 SurgiMax 電刀的電源模塊采用模塊化設計，其中 H7667CPA 電源管理芯片損壞會直接導致整機斷電，伴隨 “無電源指示” 故障現象。
3. 保護元件觸發或損壞：保險絲熔斷（多因負載短路導致電流突增）、壓敏電阻擊穿（雷擊或電源浪涌引發）、溫度保險絲動作（電源模塊散熱不良導致溫度＞120℃）。需注意貝朗設備保險絲多為延時型，更換時需匹配原型號額定電流（通常為 2A/250V）。

（二）功率輸出模塊故障：能量轉換的 “核心失效”

功率模塊是高頻電刀的 “心臟”，負責將低壓直流電轉換為高頻能量，其故障占硬件問題的 35%，具體包括：

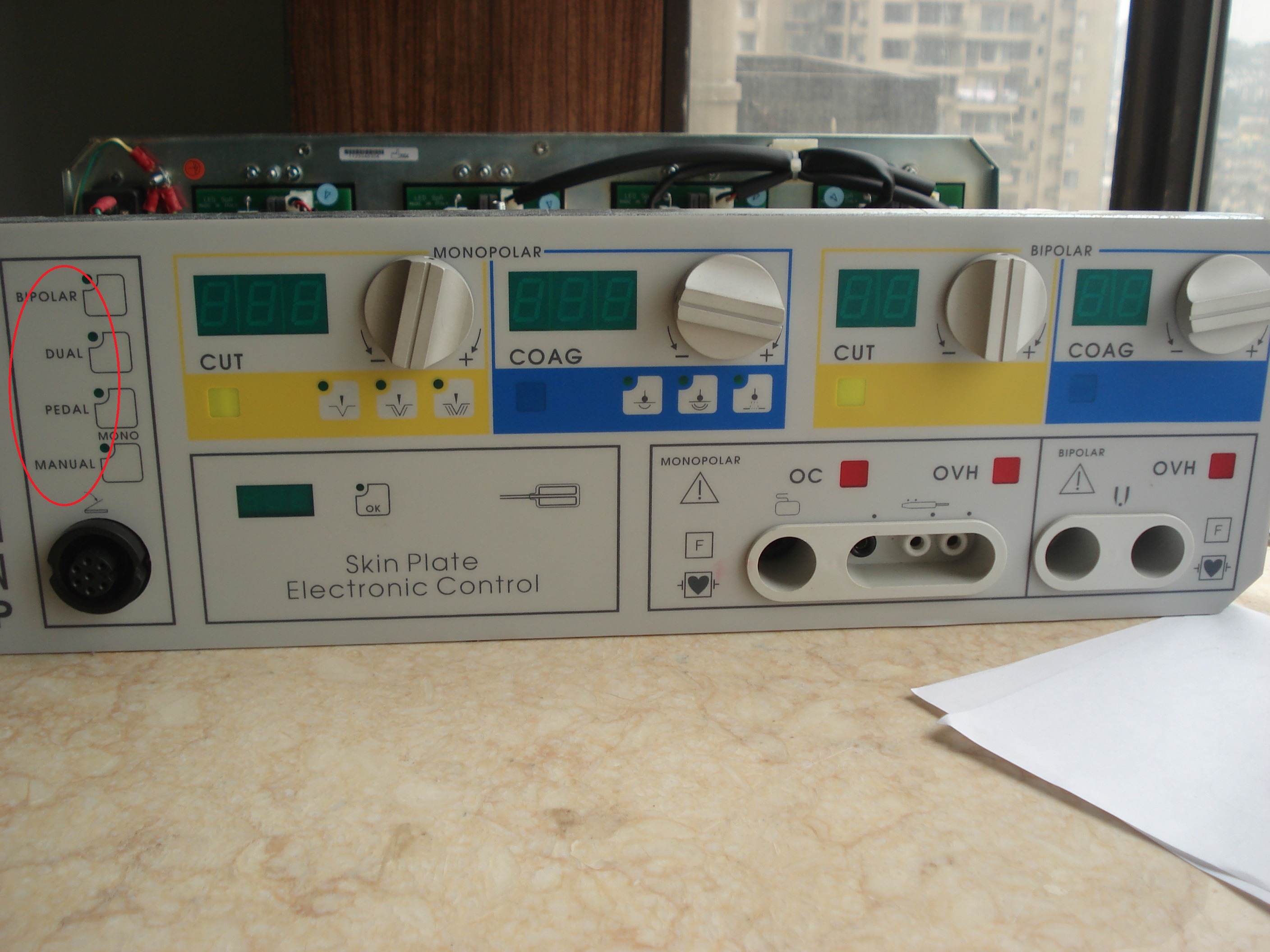

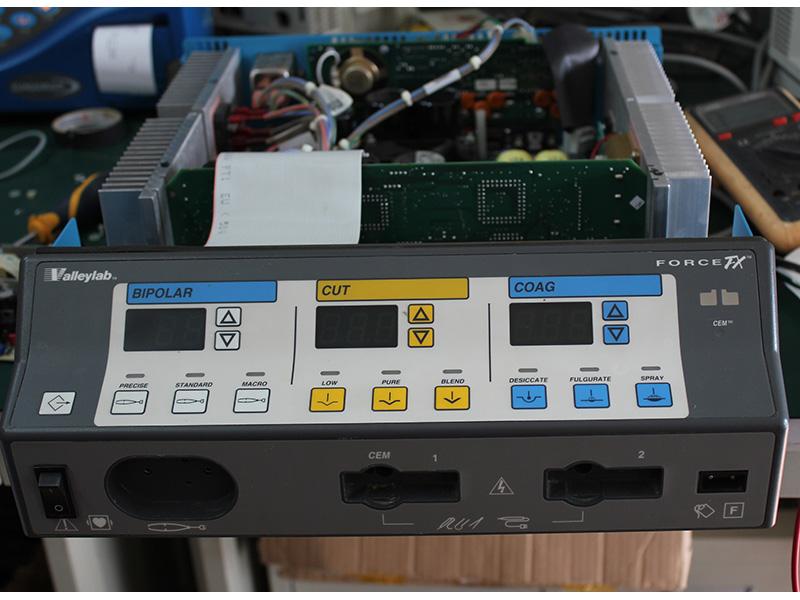

1. 功率開關器件損壞：貝朗電刀多采用 IGBT（絕緣柵雙極型晶體管）作為高頻開關元件，常見故障為集電極 – 發射極擊穿（耐壓值從 1200V 降至數百伏），多因負載短路（如電刀筆與負極板意外接觸）或散熱風扇停轉導致過熱（溫度＞150℃）引發。維修中曾檢測到貝朗 Valleylab 電刀的 IGBT 模塊（型號 IXGH40N60）擊穿后，呈現 “主機顯示正常但無輸出” 的典型特征。
2. 高頻變壓器故障：長期高頻振動導致匝間絕緣漆老化，出現匝間短路（絕緣電阻＜10MΩ），表現為輸出功率驟降直至無輸出。貝朗電刀的高頻變壓器采用浸漆密封工藝，故障時多伴隨鐵芯發熱（溫度＞90℃），可通過熱成像儀快速定位。
3. 功率反饋電路異常：電流傳感器（如 ACS712 系列）或電壓采樣電阻（精密金屬膜電阻，精度 ±1%）漂移，導致 DSP（數字信號處理器）接收錯誤反饋信號，啟動閉環保護切斷輸出。此類故障易被誤判為控制模塊問題，需通過示波器檢測反饋波形確診。

（三）連接與觸發系統故障：能量傳輸的 “鏈路中斷”

連接鏈路與觸發元件是能量輸出的 “橋梁”，其機械磨損或接觸不良占硬件故障的 22%：

1. 輸出端口與線纜故障：輸出插座（多為 Lemo 接頭）因頻繁插拔導致針腳彎曲或氧化（接觸電阻＞1Ω），電纜內部導線斷路（多發生于接頭根部）或屏蔽層破損（導致信號干擾）。貝朗一次性電刀筆線纜的斷裂率較高，檢測時可通過萬用表通斷檔測量兩端電阻（正常應為 0Ω）。
2. 腳踏開關失效：控制切割 / 電凝功能的腳踏開關內部觸點氧化（閉合電阻＞5Ω）或彈簧老化，導致觸發信號無法傳遞。貝朗腳踏開關采用防水設計，內部進水易造成觸點銹蝕，可拆解后用酒精清潔觸點并涂抹導電膏修復。
3. 負極板回路故障：中性電極（負極板）接觸不良（粘貼面積＜80%）或連接線開路，觸發設備的中性電極監測系統（RET）保護，切斷能量輸出。貝朗電刀對此類故障會顯示 “E13” 錯誤代碼，提示 “中性電極連接異常”。

（四）控制與保護模塊故障：能量輸出的 “指令失效”

控制模塊協調各系統工作，其故障占硬件問題的 15%：

1. DSP 控制芯片異常：靜電干擾或電源波動導致程序錯亂，表現為 “主機黑屏” 或 “顯示正常但無輸出”。貝朗電刀的 DSP 芯片（如 TMS320F28335）需通過專用編程器重新刷寫固件恢復功能。
2. 繼電器與驅動電路故障：功率輸出繼電器觸點燒蝕（閉合電阻＞2Ω）或驅動三極管（如 2N5551）損壞，導致高頻能量無法傳輸至輸出端口。檢測時可測量繼電器線圈電壓（正常應為 12V），判斷驅動電路是否正常。
3. 安全保護電路誤觸發：過流保護（輸出電流＞5A）、過溫保護（功率模塊溫度＞100℃）或絕緣監測電路（患者回路絕緣電阻＜100MΩ）異常，導致設備進入保護模式。貝朗電刀的 “FEHLDSIERUNG OUTPUT ERROR” 報警常與此類故障相關。

三、系統性維修流程與實操方法

（一）維修前準備：安全與工具保障

1. 安全防護措施：斷開設備電源后等待 10 分鐘，確保內部 100μF 高壓電容充分放電（電壓降至 36V 以下）；佩戴防靜電手環（接地電阻＜1MΩ），在防靜電工作臺（表面電阻 10?-10?Ω）操作，避免靜電擊穿 DSP 芯片。
2. 工具與備件準備：必備工具包括示波器（帶寬≥100MHz，檢測高頻波形）、LCR 測試儀（測量電容 / 電感參數）、熱成像儀（定位過熱元件）、萬用表（精度 ±0.5%）；備件需選用貝朗原廠配件，如 IGBT 模塊（P/N: 8881000120）、電源管理芯片（H7667CPA）、輸出插座（Lemo FGG.1B.303.CLAD26Z）等。

（二）故障定位流程：從外到內逐層排查

1. 初步檢測（10 分鐘）：

• 外觀檢查：查看電源線、輸出線纜有無破損，主機散熱孔是否堵塞，負極板粘貼是否完好；
• 通電自檢：啟動設備觀察報警代碼（如 “E13” 對應負極板故障，“E48” 對應功率模塊故障）；
• 外部鏈路測試：用萬用表測量電源線通斷、腳踏開關觸點電阻、輸出線纜完整性。

2. 電源系統檢測（15 分鐘）：

• 輸入電壓測量：用萬用表交流檔檢測電源插座電壓（220V±10%）；
• 內部電源測試：拆開主機外殼，測量電源模塊輸出電壓（如 ±5V、±12V、300V 直流），若無輸出則檢測保險絲、整流橋堆與開關芯片；
• 保護元件檢查：用萬用表通斷檔測試保險絲（正常為 0Ω），兆歐表測量壓敏電阻絕緣性（應＞100MΩ）。

3. 功率模塊檢測（20 分鐘）：

• IGBT 測試：用萬用表二極管檔測量集電極 – 發射極正向壓降（正常約 0.7V），反向應為無窮大；示波器檢測驅動信號（5V 方波）與集電極電壓波形（300V 高頻脈沖）；
• 變壓器與反饋電路檢測：LCR 測試儀測量變壓器電感值（與原廠參數偏差應＜5%），示波器觀察電流傳感器輸出波形（正弦波，幅值與功率成正比）。

4. 控制與觸發系統檢測（15 分鐘）：

• 控制芯片測試：通過 JTAG 接口連接編程器，讀取 DSP 固件版本并檢測程序完整性；
• 繼電器與腳踏檢測：萬用表測量繼電器觸點通斷（吸合時應為 0Ω），模擬腳踏觸發信號（短接觸點）觀察主機響應。

（三）核心故障修復技術

1. 電源模塊修復：更換熔斷的保險絲（匹配原型號延時特性），用熱風槍（260℃）拆卸鼓脹的濾波電容（如 1000μF/400V），焊接新電容時確保極性正確；若電源管理芯片（H7667CPA）損壞，需清理焊盤后用拖焊法更換，焊接時間＜3 秒避免燙壞 PCB 板。
2. IGBT 與變壓器更換：拆卸功率模塊散熱片（保留硅脂墊片），熱風槍（300℃）加熱 IGBT 引腳至焊錫熔化，取下損壞元件；焊接新 IGBT 時涂抹導熱硅脂（厚度 0.5mm），緊固散熱片螺絲力矩控制在 2N?m；高頻變壓器故障需直接更換原廠配件，安裝后用兆歐表檢測絕緣電阻（應＞50MΩ）。
3. 連接系統修復：輸出插座針腳氧化可先用 1000 目砂紙打磨，再涂抹導電膏；線纜斷裂處需剝除外層硅膠（保留屏蔽層），對接銅絲后纏繞絕緣膠帶，套上熱縮管加熱密封；腳踏開關觸點銹蝕可拆解后用細砂紙打磨，涂抹導電膏恢復接觸性能。
4. 控制模塊校準：DSP 程序錯亂需用貝朗專用編程器刷寫原廠固件，完成后進入服務菜單（開機按 “SET”+“STOP” 鍵），執行 “Power Calibration” 校準：連接 100Ω 負載電阻與功率計（如 Bird 4421A），設置 100W 功率，調整校準電位器使實際輸出與設置值偏差＜5%。

（四）維修后測試與驗證

1. 安全性能測試：用兆歐表（500V 檔）測量患者回路與地線絕緣電阻（應＞100MΩ），漏電流測試儀檢測患者漏電流（＜50μA，符合 IEC 60601-1 標準）；
2. 高頻性能測試：示波器檢測輸出波形（單極切割為連續正弦波，雙極電凝為脈沖波），功率計校準各檔位輸出（5W-120W）；
3. 功能聯調測試：連接單極電刀筆與負極板，50W 功率下切割豬肌肉組織（切割速度＞2mm/s）；30W 功率下凝閉 2mm 直徑豬血管（凝血時間＜3 秒），驗證能量輸出穩定性。

四、預防性維護與維修決策

（一）分級維護策略

1. 日常維護：術后用干布擦拭主機外殼，壓縮空氣吹掃散熱孔（每月 1 次）；每日開機前檢查負極板連接線與腳踏開關，確保無破損；
2. 季度保養：更換散熱風扇濾網（防止灰塵堆積），用功率計校準輸出功率（偏差＞10% 及時調整）；檢測 IGBT 溫度（正常＜85℃）；
3. 年度檢修：拆解主機清潔內部電路板（用壓縮空氣除塵），更換老化電容（使用年限＞3 年），聯系貝朗官方進行安全合規性檢測。

（二）維修決策指南

1. 簡單故障：線纜斷裂、插座氧化、腳踏觸點不良等可自行修復，備件成本＜500 元，修復周期＜4 小時；
2. 復雜故障：IGBT 模塊損壞、DSP 程序錯亂等需專業維修，若設備使用年限＜5 年且維修成本＜2000 元，優先修復；
3. 淘汰評估：使用年限＞8 年、功率模塊多次損壞或維修成本＞設備殘值 50% 時，建議更換貝朗新型號（如 SurgiMax 120，支持智能能量調節）。

五、結語

德國貝朗高頻電刀無能量輸出硬件故障的修復需遵循 “先外后內、先電源后負載、先簡單后復雜” 的原則，核心在于精準定位電源系統、功率模塊、連接鏈路的故障點。臨床工程技術人員需掌握 IGBT 檢測、波形分析、固件刷寫等核心技能，同時建立完善的預防性維護體系，才能最大限度降低故障發生率。維修中需始終將安全放在首位，嚴格遵循醫療設備維修規范，確保修復后設備符合 IEC 60601-1 安全標準，為外科手術提供可靠的能量保障。
