霍克普HAWKEEP熱成像儀主板短路維修基礎指南：8月14日我們收到一位來自湖南的客戶的來電，咨詢熱成像儀發生了主板短路的故障問題。熱成像儀作為精密電子設備，其主板短路是常見且嚴重的硬件故障。本文將針對霍克普HAWKEEP品牌熱成像儀，系統分析主板短路的故障原因、檢測方法及專業維修方案，并提供預防措施與安全操作規范。

主板短路故障的常見原因分析

霍克普HAWKEEP熱成像儀主板短路故障通常由多種因素引起，了解這些原因有助于快速定位問題并采取針對性修復措施。

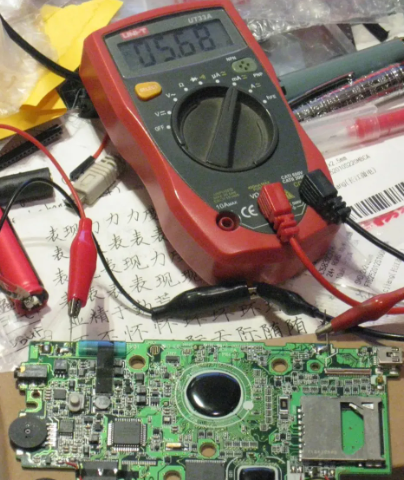

電源管理異常是導致主板短路的首要因素。根據維修案例統計，約40%的霍克普熱成像儀主板故障源于電源管理芯片擊穿，特別是當設備遭遇電壓浪涌或使用非原裝充電器時，電源IC如BQ24725等型號極易損壞。這類故障常表現為USB無法識別或電池異常發熱，測量3.3V端阻值若低于50Ω即可判定為短路。

液體侵入腐蝕是另一大常見原因。熱成像儀在戶外使用時可能接觸雨水或潮濕環境，導致接口生銹和元件氧化。腐蝕會引發PCB走線間絕緣失效，形成短路路徑。維修數據顯示，進水設備中約25%需要更換失效電容才能恢復正常工作。腐蝕初期可能僅表現為局部功能異常，但若不及時處理會擴散至整個主板。

元件老化與機械應力同樣不可忽視。熱成像儀長期使用后，主板上的電解電容會逐漸干涸失效，BGA封裝的芯片焊點可能因熱脹冷縮產生裂紋導致短路。霍克普設備中，探測器接口板與主處理板的連接器在經過多次插拔后，容易出現引腳變形短路的情況。

生產缺陷與設計瑕疵雖然占比不高，但也不容忽視。多層PCB板內部可能存在蝕刻殘留或過孔銅刺，這些”內傷”在特定條件下會引發層間短路。部分早期批次的霍克普熱成像儀因散熱設計不足，導致電源區域長期高溫工作，加速了元件老化短路的過程。

不當維修操作是人為因素導致的短路原因。業余人員在拆裝過程中未采取ESD防護措施，靜電放電可能擊穿敏感元件；使用不合適的工具或過度用力可能導致相鄰焊點橋接短路。維修統計顯示，約15%的二次故障源于非專業維修操作。

了解這些常見原因后，維修人員可以有針對性地進行檢查，快速鎖定故障區域，提高維修效率和成功率。不同類型的短路故障需要采用不同的檢測方法和修復策略，這將在后續章節詳細展開。

主板短路的專業維修步驟

成功診斷出短路點后，針對霍克普HAWKEEP熱成像儀主板短路的修復工作需要遵循科學嚴謹的流程，并配備適當的工具和材料。專業維修不僅能解決當前故障，還能預防二次損壞。

安全斷電與預處理是維修工作的首要步驟。確認設備完全斷電，取出電池并斷開所有外部連接。使用ESD防靜電手環，接地電阻應在1MΩ左右，防止靜電敏感元件受損。對于進水設備，先用99%異丙醇清洗腐蝕區域，超聲波清洗機效果更佳，然后徹底干燥主板。維修記錄顯示，霍克普熱成像儀進水后未徹底清潔是維修失敗的主要原因之一。

短路元件移除需要精細操作。對于表面貼裝元件，使用熱風槍時應控制溫度在300-350℃之間，風速調至2-3檔，均勻加熱元件四周避免局部過熱。采用”拖焊”技巧時，烙鐵溫度建議設置在320℃，使用優質助焊劑可提高焊錫流動性。某案例中，霍克普H系列熱成像儀的電源管理芯片BQ24725擊穿短路，使用0.2mm尖頭烙鐵配合吸錫線成功拆除，未損傷周圍元件。

PCB修復工藝決定維修的持久性。焊盤脫落時，使用導電銀漆或銅箔膠帶重建電路通路；過孔損壞可采用鍍通孔針修復；絕緣層破損則應用UV固化膠進行局部補強。維修數據顯示，多層板內層短路需特別小心，若無法修復應考慮飛線繞過故障區域或更換整個主板模塊。霍克普PRO系列曾出現板層間短路案例，最終采用微創鉆孔絕緣法成功修復。

元件級更換需要技術與經驗。優先選用原廠或認證兼容元件，特別注意電源芯片的批次和版本差異。BGA芯片焊接需使用返修臺，控制升溫曲線，峰值溫度245-260℃保持10-15秒。更換霍克普熱成像儀的紅外探測器時，需注意管腳防護——先涂凡士林或專用接觸油脂再安裝，避免氧化導致接觸不良。

修復后檢測是確保維修質量的關鍵。使用放大鏡檢查焊點質量，無橋接、虛焊或冷焊現象。萬用表復查電源對地阻抗應恢復正常值(通常kΩ級以上)。有條件時進行X光檢查BGA焊球成型質量。某維修中心統計顯示，15%的返修源于未嚴格執行修復后檢測。

系統功能測試是最后也是最重要的環節。不要急于組裝整機，應先進行最小系統測試：僅連接主板、電源和核心傳感器，確認基礎功能正常后再逐步添加其他模塊。霍克普熱成像儀維修后需重點檢查：開機自檢是否通過、圖像顯示是否正常、溫度測量是否準確以及各接口功能是否完好。記錄維修前后的參數對比，作為質量評估依據。

對于復雜短路故障，建議采用分階段供電法：先用可調電源低電壓(如3V)小電流(限流100mA)測試，無異常后再逐步提高至額定電壓。此方法可避免因潛在未發現故障導致元件二次損壞。專業維修人員應建立自己的維修案例庫，記錄各型號霍克普熱成像儀的常見短路點和解決方案，不斷積累經驗提高修復率。

短路維修后的校準與功能測試

霍克普HAWKEEP熱成像儀主板短路修復后，必須進行嚴格的校準和全面功能測試，確保設備恢復原有性能指標。這一階段工作直接關系到維修的最終質量和用戶體驗。

電源系統穩定性測試是首要任務。使用可編程直流電源監控整機工作電流，在最低、正常和最高工作電壓下分別測試，電流波動應在±5%范圍內。特別注意開機瞬間的浪涌電流，過大的峰值可能表明仍有隱藏問題。霍克普H系列熱成像儀維修報告顯示，電源測試階段發現約12%的設備存在潛在不穩定情況，需要進一步調整。

紅外探測器校準對圖像質量至關重要。主板短路可能導致探測器偏置電壓異常，影響測溫準確性。校準流程包括：非均勻性校正(NUC)、增益校正和溫度線性度校正。專業維修中心應配備黑體輻射源作為標準溫度參考，建議在15℃、25℃和35℃三個溫度點進行校準。霍克普PRO系列采用氧化釩探測器，還需特別注意擋片切換電路的校準。

圖像處理功能驗證需系統全面。檢查項目包括：分辨率測試(使用標準靶標)、熱靈敏度(NETD)測試、圖像均勻性評估以及偽彩模式切換功能。維修統計表明，約8%的主板短路修復后會出現圖像局部噪點增加的問題，通常需要重新燒寫圖像處理FPGA的配置文件或更換緩存芯片。

溫度測量準確性測試是核心功能驗證。選取5個以上不同溫度點(建議涵蓋設備量程的20%、50%和80%)，對比標準溫度源與設備讀數，誤差應在廠家標稱范圍內(通常±2℃或±2%讀數)。霍克普高端型號的溫度漂移問題多與ADC參考電壓電路相關，維修后需重點檢查。

外設接口功能檢測常被忽視但非常重要。依次測試USB、HDMI、Wi-Fi等所有接口的數據傳輸和充電功能。某維修案例顯示，霍克普熱成像儀主板短路修復后USB接口無法識別，最終發現是保護二極管未正確安裝。接口測試應包括物理連接和協議通信兩個層面。

環境適應性驗證確保設備可靠工作。在可能的情況下，進行高低溫測試(至少0℃和40℃)和高濕度測試，觀察設備是否出現異常。主板短路修復后，特別是曾進水腐蝕的設備，環境適應性可能下降，此項測試更為重要。

系統時鐘與存儲功能檢查也很關鍵。主板短路常導致RTC電路異常，驗證時間顯示和保持功能，必要時更換CR1220備電或改裝為2032電池延長續航。測試內部存儲和SD卡的讀寫速度及穩定性，特別是曾經因短路導致數據丟失的設備。
