西門子檢漏儀上電無反應硬件維修方法分享：7月24日我們收到了一位來自杭州的客戶的來電，咨詢子孟子檢漏儀發生了上電無反應的故障問題。西門子檢漏儀作為工業檢測領域的重要設備，廣泛應用于燃氣泄漏檢測、管道防腐層檢測等場景。當設備出現上電無反應的故障時，往往意味著硬件系統存在嚴重問題，需要系統性地排查和修復。

電源系統故障排查

電源系統是西門子檢漏儀上電無反應故障的首要排查對象，完整的電源通路包括外部供電、內部轉換電路及電池系統等多個環節，任一環節出現問題都可能導致設備無法啟動。

電源輸入部分的故障通常表現為完全無反應，應首先檢查電源適配器或充電器是否正常工作。使用萬用表測量適配器輸出端電壓，確認是否符合設備要求的15V標準電壓。若適配器無輸出或輸出電壓異常，則需更換合格電源適配器。同時檢查電源線是否存在磨損、斷裂或接觸不良的情況，這些物理損傷會直接阻斷電力供應。對于使用電池供電的型號，需確認電池是否已充滿電，電池老化或過度放電（電壓低于正常工作閾值）會導致設備無法開機。

保險絲保護電路是電源系統的第二道關卡。打開設備保險絲座，目視檢查保險絲是否熔斷，或使用萬用表導通測試確認其通斷狀態。若發現保險絲熔斷，應按設備標注的額定電流值更換相同規格的新保險絲。值得注意的是，保險絲熔斷可能是后端電路短路的結果，因此在更換后若再次熔斷，需進一步排查主板短路問題。

內部電源轉換模塊負責將輸入電壓轉換為設備各部件所需的工作電壓。當適配器和保險絲正常但設備仍無反應時，很可能是DC-DC轉換電路或穩壓芯片故障。此時需拆機檢查電源模塊是否有燒焦痕跡、電容是否鼓包漏液，并使用萬用表測量各輸出端電壓是否正常。

電池管理系統故障在長期未使用的設備中較為常見。若電池長期處于虧電狀態（特別是鋰電池），可能進入深度放電保護狀態，表現為充電指示燈不亮或無法激活。此時可嘗試連續充電8小時以上，觀察是否能”激活”電池。對于年久老化的電池（通常使用3年以上），其儲電能力會顯著下降，即使充滿電也很快耗盡，這種情況下必須更換新電池。

對于采用復合供電系統（適配器與電池雙供電）的西門子檢漏儀，還需檢查電源自動切換電路是否正常。這部分電路通常由MOSFET和比較器組成，故障會導致設備無法正確選擇供電來源。

主板與核心電路故障分析

主板電源分布網絡的完整性是首要檢查點。使用萬用表測量主板上各電源測試點的電壓，包括CPU核心電壓、I/O電壓、存儲器電壓等，與電路圖標注值進行對比。若某一路電壓缺失或異常，需追蹤該路電源的轉換電路，檢查降壓芯片、電感、濾波電容等元件。多層PCB主板中常見的電源層短路問題會導致全局供電異常，可通過熱成像儀或短路追蹤儀定位短路點。

時鐘與復位電路是主板正常工作的基礎條件。使用示波器檢測主時鐘信號（通常由晶振產生）是否存在且頻率準確。無時鐘信號可能是晶振損壞、負載電容失效或時鐘芯片故障所致。復位信號在電源穩定后應保持高電平，若持續為低電平則說明復位電路異常，需檢查復位芯片及其周邊元件。部分西門子檢漏儀采用單片機方案，其復位電路簡單，僅由一個RC網絡構成，但也容易因電容老化而導致復位異常。

中央處理器(CPU)及存儲器故障相對少見但后果嚴重。若電源、時鐘、復位均正常而設備仍無反應，可能是CPU或Flash存儲器損壞。這種情況通常伴有主板局部過熱現象，可通過觸摸法初步判斷。專業維修需使用編程器讀取Flash內容，驗證程序完整性，必要時從同型號正常設備中復制固件。

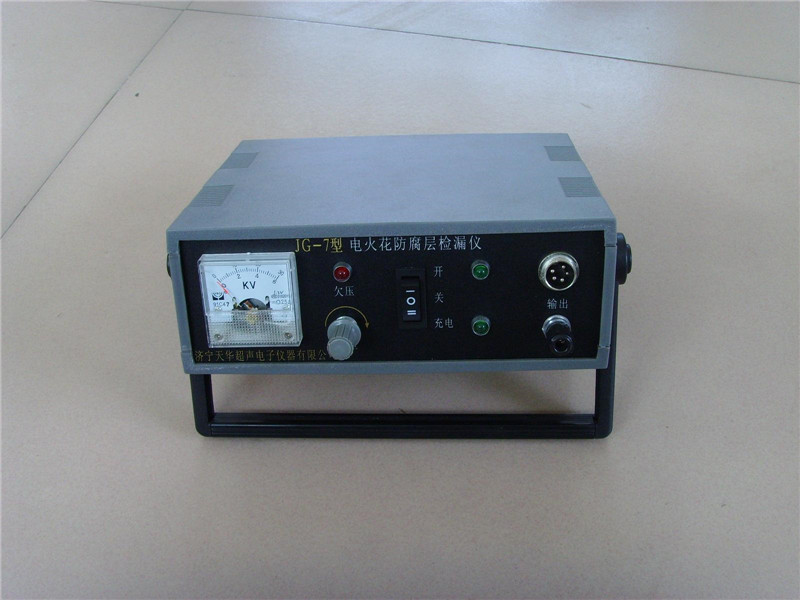

高壓生成電路是電火花檢漏儀特有的核心模塊，負責產生檢測所需的高壓脈沖。雖然該電路故障通常表現為”無高壓輸出”而非完全無反應，但在某些設計中，高壓電路的嚴重短路可能觸發保護機制導致整機無法啟動。檢查高壓變壓器、倍壓整流模塊及高壓開關管是否擊穿，特別注意高壓部件周圍是否有電弧燒灼痕跡或臭氧異味。

通訊接口電路的短路也可能影響主板正常工作。檢查USB、RS232等接口的電源引腳對地阻抗，排除因接口短路導致電源保護的可能性。現場總線接口（如Profibus）的隔離器件損壞會阻斷主板通訊，使設備看似無反應。使用萬用表測量接口芯片的供電及信號線路，更換已損壞的隔離光耦或接口IC。

對于采用模塊化設計的西門子檢漏儀，可采用”替換法”快速定位故障模塊。例如將懷疑故障的主板安裝至正常設備中測試，或反之將正常主板安裝至故障設備中，這種方法能有效區分主板與外圍模塊的故障。但操作時需注意防靜電措施，避免造成二次損壞。

主板維修后必須進行全面功能測試，包括各檢測模式、靈敏度調節、報警功能等，確保所有故障已徹底排除。對于涉及高壓電路的維修，還需進行絕緣測試和安全測試，保證設備使用安全。

顯示與操作單元故障處理

西門子檢漏儀的顯示與操作單元是人機交互的關鍵界面，雖然其故障通常不會導致設備完全無反應，但在某些集成度高的設計中，顯示控制電路的嚴重故障可能影響整個系統的啟動過程。

顯示屏供電電路是首要檢查點。使用萬用表測量顯示屏連接器上的供電電壓，與規格書要求值對比。液晶顯示屏(LCD)通常需要正負雙電壓供電，任何一路電壓缺失都會導致屏幕無顯示。若供電正常而屏幕仍不工作，可能是顯示屏本身損壞或主控板與顯示屏之間的信號通路中斷。檢查排線連接是否牢固，排線引腳有無氧化或彎曲，必要時更換排線測試。

按鍵與開關故障雖然簡單但容易被忽視。檢查電源開關的導通性，確認按下時能可靠接通電路。對于膜式按鍵，長期使用可能導致觸點氧化或彈性失效，表現為按鍵無反應或需大力按壓才有效。使用萬用表測量按鍵導通電阻，正常值應低于10歐姆，若超過50歐姆則需清潔或更換按鍵。特別注意設備上的急停開關或安全鎖定開關，這些開關處于異常位置會阻止設備啟動。

背光系統故障會使屏幕看似無顯示。在強光下斜視屏幕，若能隱約看到顯示內容則說明背光系統（LED或CCFL）出現問題。LED背光通常由多顆串聯的LED組成，一顆LED開路會導致整條背光熄滅。使用萬用表二極管檔測試LED是否正常，或外接3V電源直接點亮測試。CCFL背光則需要檢查逆變器電路是否工作，測量其高壓輸出是否正常。

顯示驅動電路位于主控板上，負責生成顯示時序信號。若顯示屏供電正常但無任何顯示內容，可能是顯示驅動IC或相關電路故障。檢查主控板上的顯示控制器芯片是否發熱異常，其外圍電阻電容是否完好。某些設計中，顯示內存(Display RAM)故障也會導致花屏或無顯示，需要專業設備檢測或更換主控板。

固件與軟件問題在某些情況下會表現為顯示異常。如果設備能啟動但屏幕無顯示，嘗試連接外部顯示器（如有視頻輸出接口）或通過通訊接口訪問設備，判斷是顯示硬件問題還是軟件配置錯誤。西門子檢漏儀通常提供固件恢復模式，可通過特定按鍵組合啟動并重新刷寫固件，解決因軟件錯誤導致的啟動失敗。

對于環境因素導致的顯示問題也不容忽視。在低溫環境下，液晶響應速度變慢可能導致顯示延遲或對比度下降；高溫則可能加速背光老化或導致屏幕變色。確保設備在規定的溫濕度范圍內使用，極端環境下應考慮選用寬溫型號或采取保溫/散熱措施。

維修完成后，應全面測試所有操作按鍵、旋鈕及觸摸功能，確保人機交互界面完全正常。對于涉及安全功能的緊急停止按鈕等關鍵控制元件，必須進行多次驗證測試，保證其可靠性。
